LED-светильник. Двенадцатый
на 12-и светодиодах по 1 Вт
Наступил момент, когда я добрался до ванной комнаты. В ней на освещении у меня стояла лампа накаливания мощностью 100 Вт. Поэтому замена осветителя на экономичные светодиоды приветствовалось.
Двенадцатый светильник конструктивно выполнен по линейной схеме. Светодиоды в нём используются мощностью по 1 Вт 12 штук.

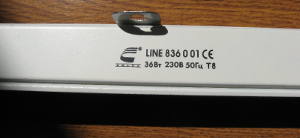

За основу конструкции взят корпус от люминисцентного светильника на 36 Вт. Всю арматуру из него выкинул. Оставил лишь сам жестяной корпус. Боковые заглушки были сделаны из пластика ABS таким образом, чтобы на него защёлкивался рассеивающий плафон от другого люминисцентного светильника. Получилась сборная "солянка"
.
Общая длина светильника 720 мм. Это лишь часть от базовой конструкции. Другую оставшуюся часть использовал под второй аналогичный светодиодный светильник длиной 450 мм с 9-ю светодиодами по 1 Вт. В корпусе этой части есть отверстие под кнопку и сама кнопка от базовой конструкции, которая удачно пригодилась, так как меньший светильник используется как локальный свет по необходимому местоположению в качестве бра. его можно включать этой кнопкой. Светильник же в ванной комнате включается от штатного включателя.

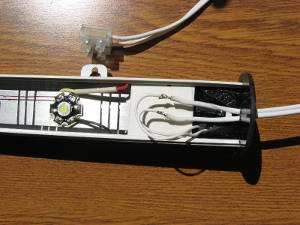

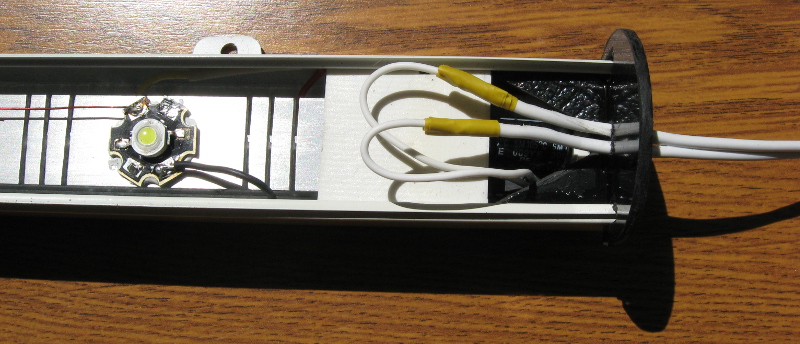

Внутри корпуса устанавливается радиатор на котором термоклеем* приклеены светодиоды с разной световой температурой. Сам радиатор удерживается с торцов пластиковыми вкладышами. В правом вкладыше размещён драйвер питания светодиодов.

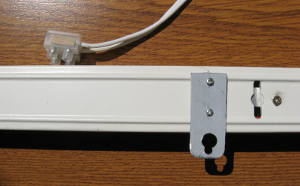

Для крепления к стене приделал по-быстрому такие "ушки". Позволяют быстро установить на стену светильник и если нужно, то также быстро и снять. Для соединения с проводкой квартиры на выводящий провод светильника присоединил контактную колодку.
Наличие плафона у светильника в ванной комнате необходимо из-за повышенной влажности помещения, да и прямой свет от светодиодов своей яркостью слепит.

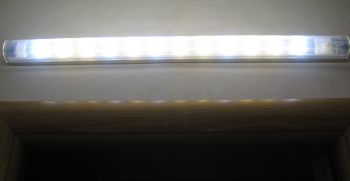

Ниже на фото показан светильник со снятым и с установленным плафоном. Установка плафона создаёт впечатление, что там в два раза больше светодиодов, чем на самом деле.
Первые впечатления после начала пользования таким светильником: Восторг! Всем домочадцам весьма понравился яркий чистый свет. С ними согласен и плюс немаловажное достоинство – экономия электроэнергии.
Через 4 года эксплуатации такого светильника выявились слабые стороны конструкции – используемый термоклей, которым приклеены звёздочки к радиатору. За эти 4 года вышли из строя уже 6-ть светодиодов из 12-и! Условия эксплуатации светодиодов крайне неблагоприятные – это повышенная температура и повышенная влажность, что само по себе уже экстремально и не благоприятно для светодиодов, но термоклей усилил действие этих неблагоприятных факторов.
Аналогичная ситуация происходила и со светильником №5 (в вытяжке на кухне). Если откажут ещё два светодиода, то разберу светильник и переделаю на термопасту, как переделал светильник №5.
Отказал 8-й светодиод. Принял решение переделать светильник. Удалил все звёздочки закреплённые на термоклее. Зачистил радиатор и установил новые звёздочки со светодиодами через термопасту КПТ-8. Звёздочки на радиаторе закрепил саморезами 2,5х10.
