    LED-светильник. Седьмой

    led-lamp-07
    Светильник под цоколь Е27 на светодиодах по 3 Вт

    Седьмой светильник, как и шестой, имеет стандартный цоколь Е27. Но светодиоды используются мощностью по 3 Вт 2 штуки.

    Радиаторы установлены под наклоном, для лучшего освещения и в то же время для большей жёсткости конструкции.

    Изготовление не заняло много времени, конструкция довольно простая. Светодиоды приклеивал всё тем же китайским теплопроводящим клеем.

    Термопроводящий клей

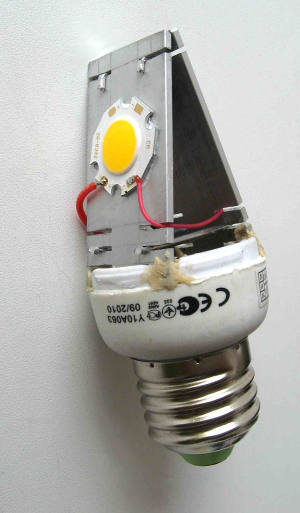

    На алюминевых пластинах приклеены по одному светодиоду. В пластинах сделаны пропилы для лучшего теплоотведения.

    Между собой пластины радиаторов скреплены алюминевыми проволочками, сверху и снизу. Драйвер укреплён в цоколе. В данном светильнике я использовал драйвер на 5 Вт, позволяющий запитывать от 1 до 5 светодиодов мощностью по 1 Вт, а как оказалось этот драйвер вполне "тянет" и два светодиода по 3 Вт.

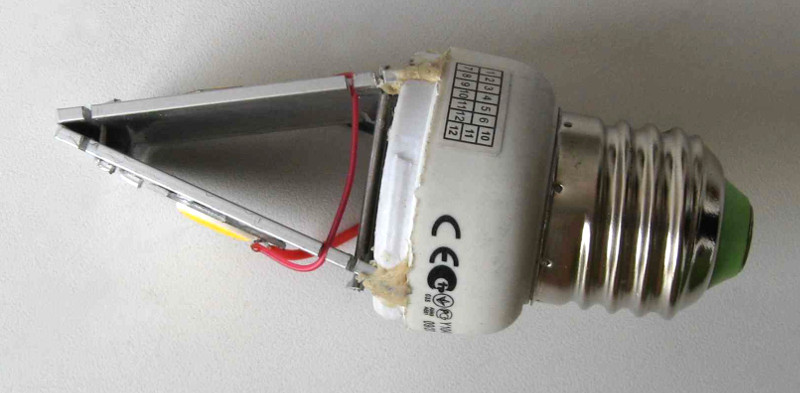

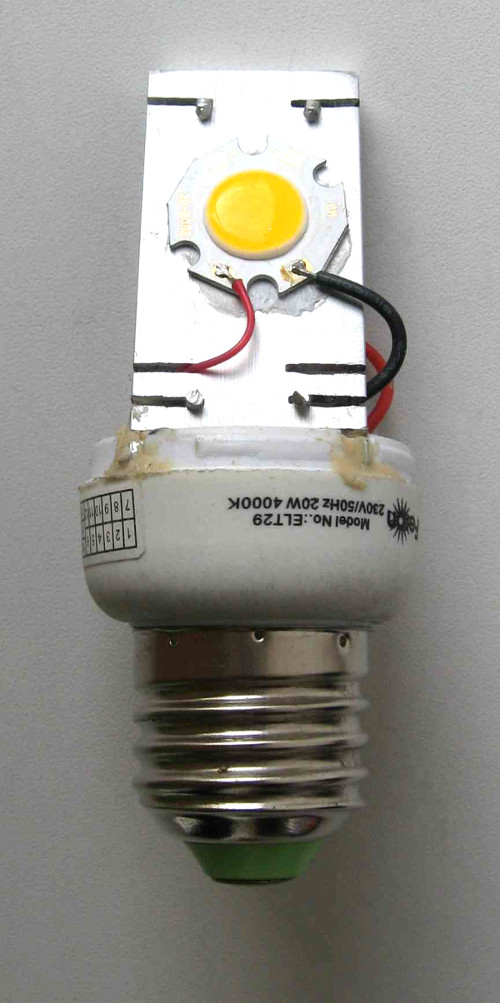

    Разные виды    Разные виды

    Цоколь для светильника использовал из под сгоревшей сберегающей лампы на 20 Вт, но, в общем, для такого светодиодного светильника подойдёт любой похожий достаточно просторный, чтобы разместить в нём драйвер размерами 25х16х15 мм.

    Такой светильник использовал в настольных лампах. Мощность небольшая и предназначено для местного небольшого освещения.

    Следующий этап - разработка конструкции светильника под цоколь Е14 (миньон).


    Ниже приведены разные типоразмеры существующих цоколей ламп:

    Разные виды цоколей ламп

    2014-12-08. Mr.ALB

     Примечание:

    • В ноябре 2015 года у этого светильника сгорели 2 кристалла из 6-и в одном светодиоде. Предположительно – перегрев кристаллов из-за недостаточного теплоотведения. Хотя этот светильник использовался в настольной лапме и внешняя циркуляция воздуха была достаточной, но отвод тепла от самих светодиодный кристаллов недостаточен. Светодиоды с одним кристаллом мощностью в 1 Вт гораздо эффективнее, чем светодиоды общей мощностью 3 Вт, состоящие из 6-и кристаллов мощностью по 0,5 Вт.
    • Проблемы со светодиодами мощностью 3 Вт были и в последующих конструкциях. Пока мне не удалось оптимально использовать эти светодиоды. Стоят они очень дорого, а жизнестойкость у них низкая и конструкция светильников с такими светодиодами должна быть более сложная для эффективного отведения тепла.
    • Так же проблемы происходят из-за термоклея. Со временем его теплопроводные свойства ухудшаются и начинают выходить из строя светодиоды из-за перегрева их кристаллов. В тех конструкциях, где был применён термоклей, пришлось впоследствии переделывать на термопасту.
    Не рекомендую покупать и использовать такие светодиоды, что-то в них пока ещё не доработано.
