    Двадцать третий LED-светильник
    Декоративный многоцветный

    led-lamp-23

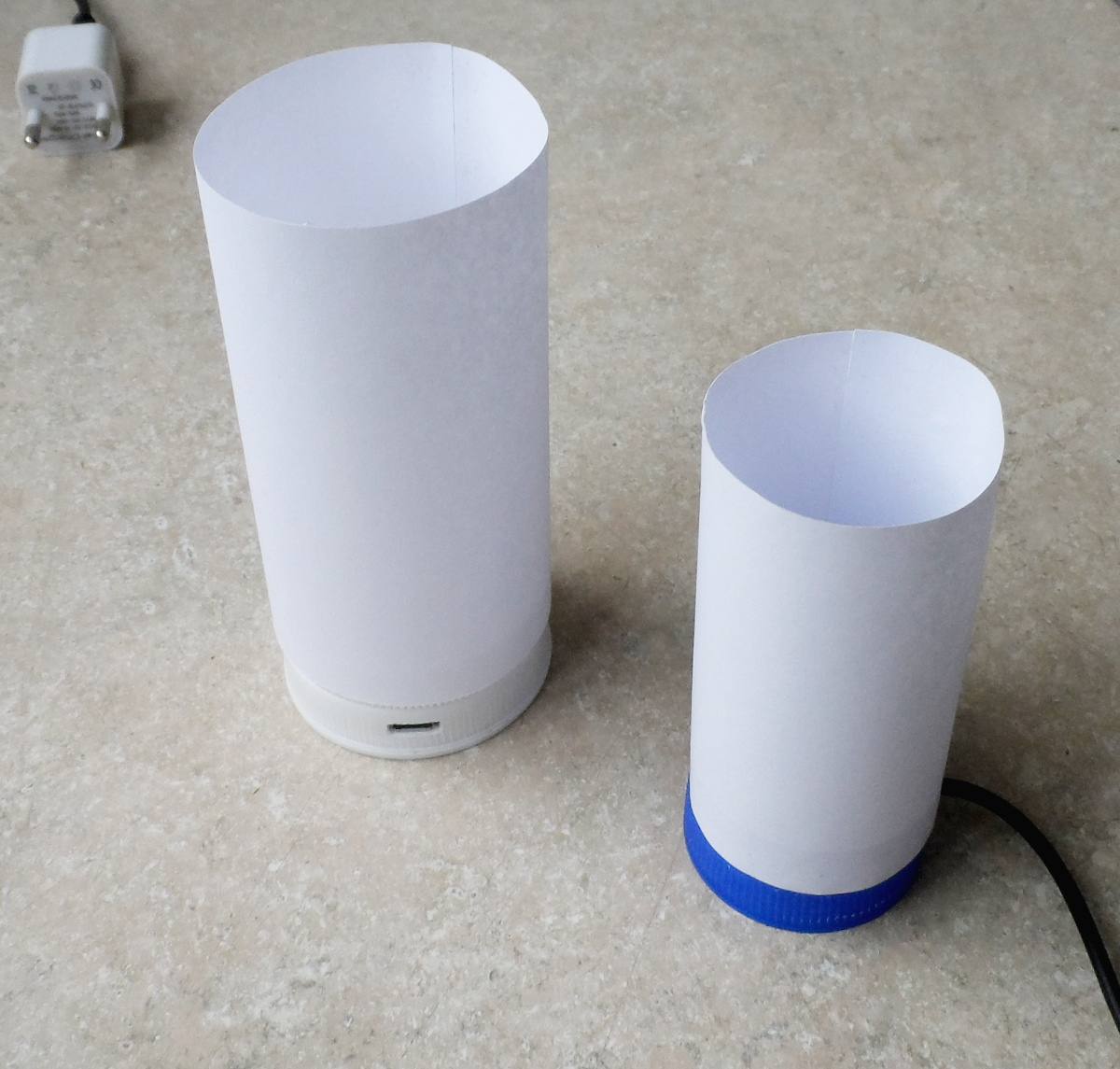

    Внешний вид двух светильников

    Идея подсмотрена в интернете и доведена до оптимального варианта. Данный светильник можно использовать как декоративный, для украшения, к примеру, на Новый год.

    Примечание: кликните на фото для просмотра в хорошем качестве.

    Принцип такого светильника заключается в следующем: к нижнему основанию, в котором установлен многоцветный светодиод, подводится напряжение питания через геркон. Сверху на основание накладывается плафон, в котором укреплён небольшой магнит. Магнит замыкает контакты геркона и многоцветный светодиод светится, засвечивая плафон разными цветовыми пятнами.

    Многоцветные светодиоды бывают с быстрым переключением и с медленным. Какой использовать светодиод не имеет значения, какой есть или, как говорится, дело вкуса. В интернете автор самоделки использовал вообще белый светодиод и плафон засвечивался равномерным белым светом.

    Для изготовления такого светильника необходимо иметь: две крышки от 5-литровой бутылки, зарядку для телефона (любую), многоцветный светодиод, резистор 470...1000 Ом, геркон, небольшой постоянный магнитик. Дополнительно можно использовать плату с розеткой мико- или мини- USB, для универсального использования зарядки для телефона.

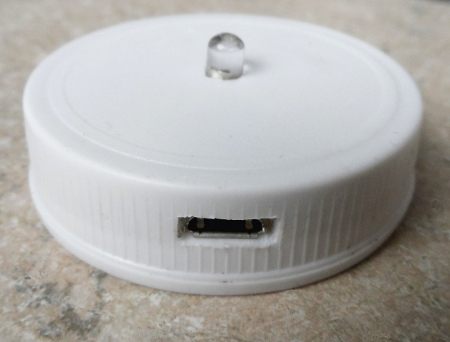

    Первый вариант. Вид на оснавание сверху

    Первый вариант сделан из крышек диаметром 51 мм. Размер крышки позволяет вставить платку с розеткой для микро-USB. Удобно использовать имеющуюся зарядку без какой-либо переделки.

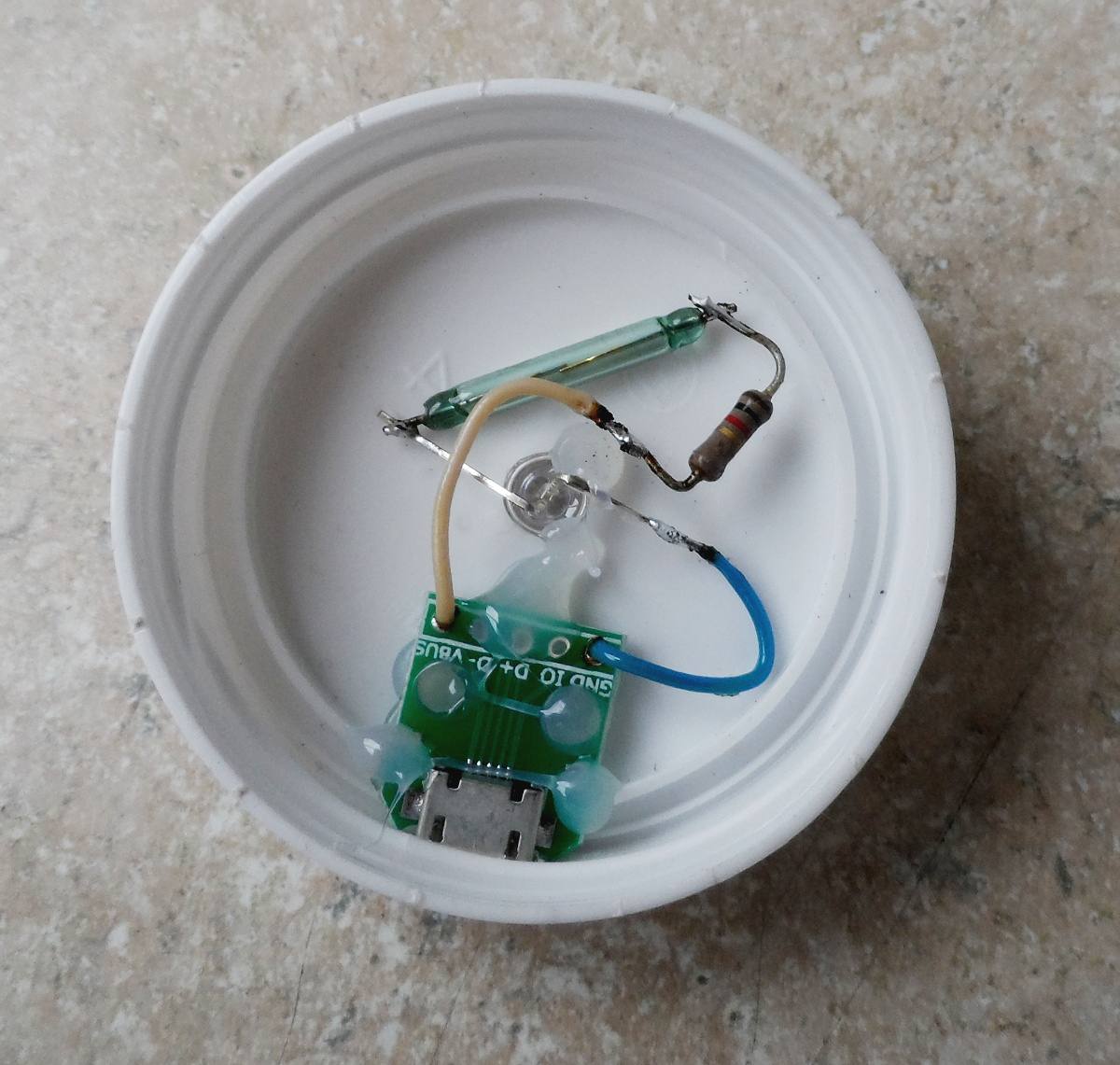

    Первый вариант. Вид на оснавание снизу

    На виде снизу можно рассмотреть все компоненты такого светильника. Схем приводить нет смысла, всего три детали: светодиод, геркон и резистор (1к) и дополнительно, в этом варианте светильника, розетка микро-USB для питания светильника.

    Резистор определяет яркость свечения. При меньшем резисторе большая яркость. Выбирайте резистор сопротивлением в диапазоне 470...1000 Ом (можно и больше, но яркость будет меньше).

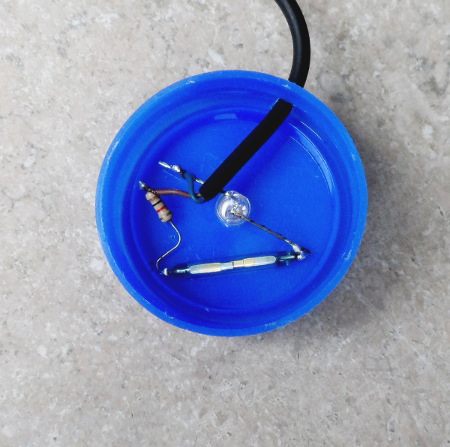

    Второй вариант. Вид на оснавание снизу

    На виде снизу второго варианта, сделанного на основе крышек диаметром 41 мм, всего три детали: светодиод, геркон и резистор (1к).

    Питание подаётся от зарядки для телефона. Штекер отрезан, а провода припаяны : минус к катоду светодиода, а плюс к резистору 1к, который через геркон соединён с анодом светодиода.

    Ниже на фото два варианта светильников. Сверху на основание накладывается однотипная основанию пробка, с проделанным отверстием под светодиод.

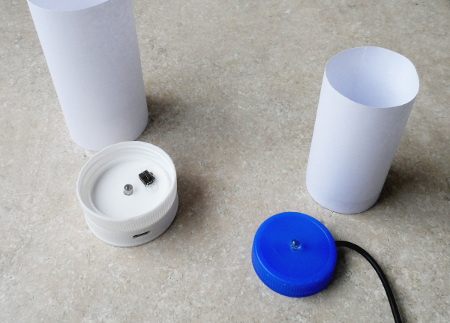

    Два варианта светильников

    В пробку вклеивается небольшой магнит, напротив геркона, установленного в основании. В свою очередь, на пробку сверху надевается плафон сделанный из обычного белого листа, свёрнутого в цилиндр. Он служит экраном, на который проецируются цветовые пятна от светодиода.

    Первый вариант подключается через встроенную розетку микро-USB. Второй вариант приаян к шнуру от зарядки.

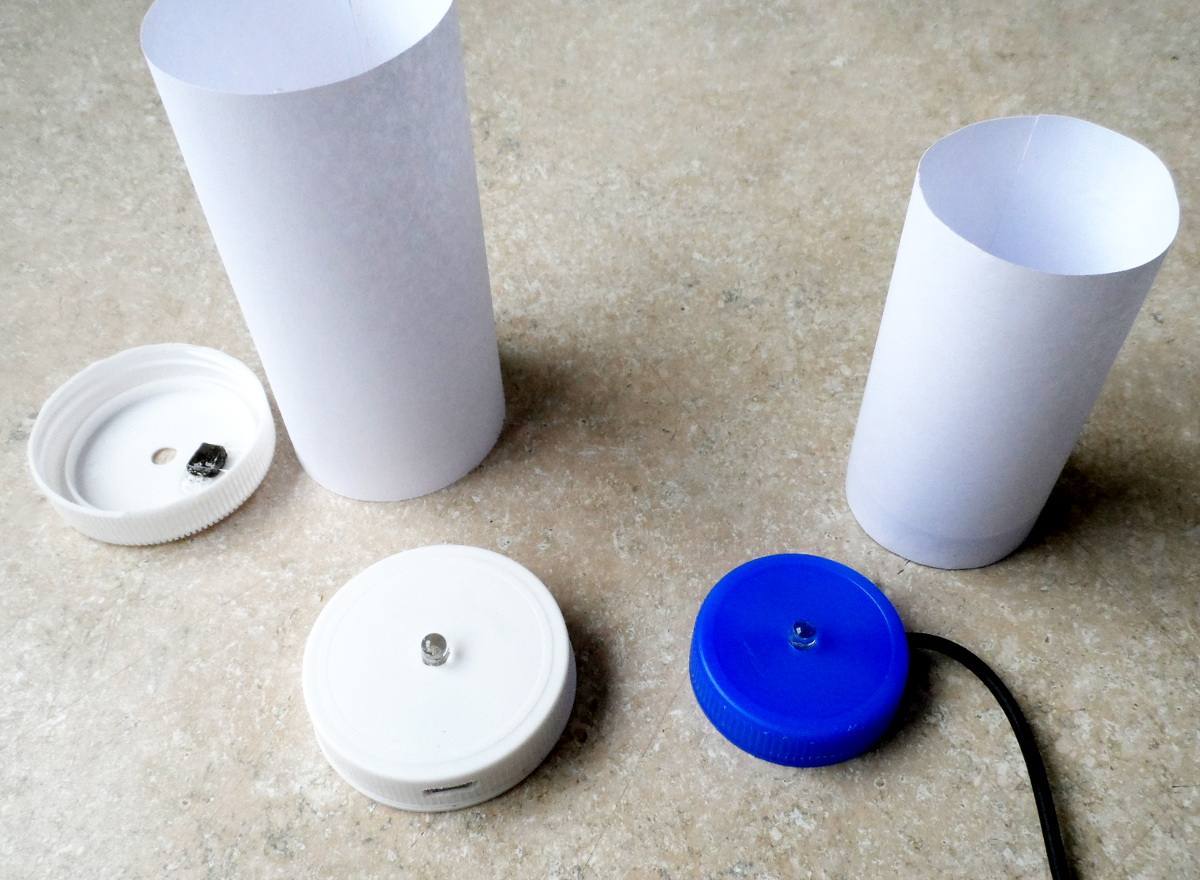

    Далее на фото видно, что у первого варианта у плафона отделён цилиндрический экран из бумаги от пробки, в которой можно рассмотреть где находится магнит. У второго варианта снят полностью плафон.

    Два варианта светильников

    На следующей фото с первого варианта снята и пробка плафона.

    Пробовал разные варианты плафонов: чисто цилиндрические, с прорезями, разной формы. В итоге пришёл к мнению, что цилиндрический плафон м.б. самый оптимальный, на мой взгляд.

    Два варианта светильников

    Светильник имеет такую особенность, что его можно выключить (прекратить работу светодиода) простым поворотом плафона или вообще снять плафон с основания. Если опять поместить плафон на основание, то работа светодиода возобновляется.

    Сверху плафон не закрыт. Можно видеть как работает светодиод. Многоцветные светодиоды имеют внутри микросхему управления и несколько кристаллов светодиодов. Микросхема переключает кристаллы в определённой последовательности, что позволяет получать разные оттенки света.

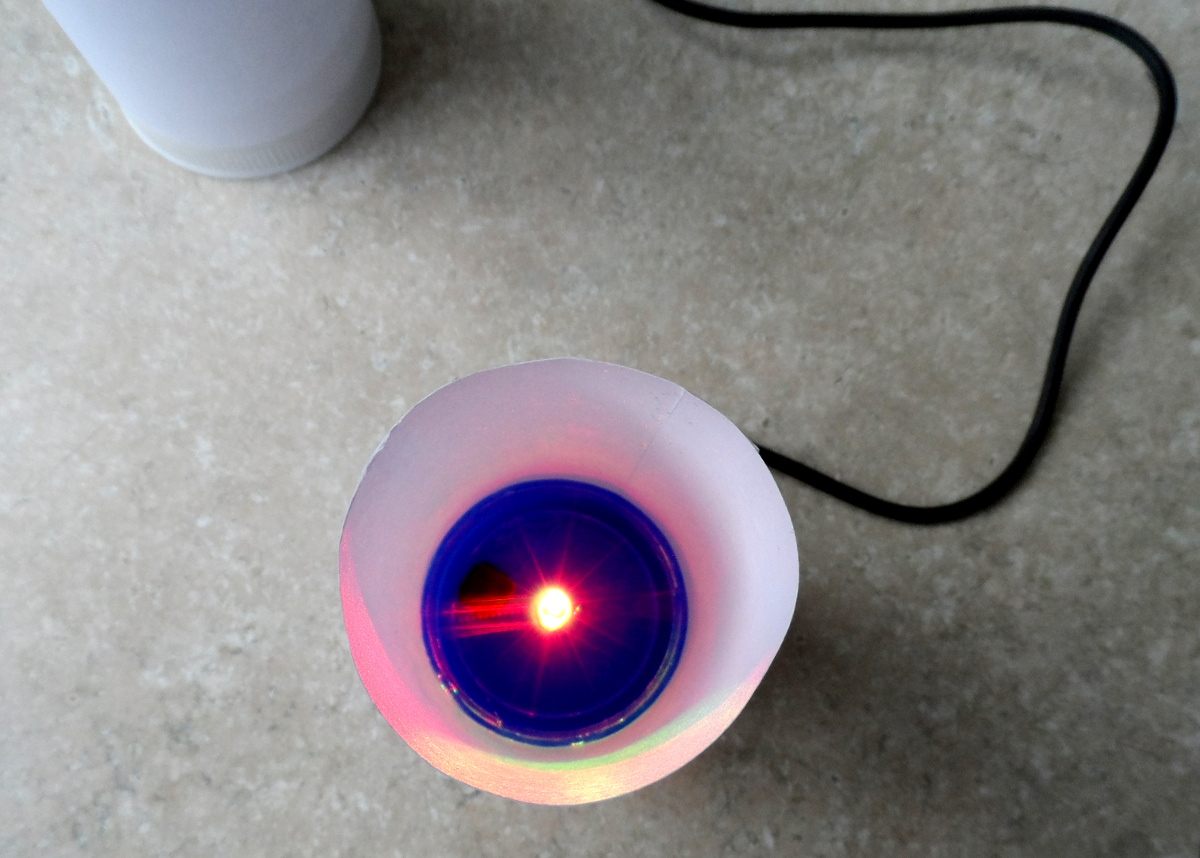

    Включен многоцветный светодиод

    Изготовить такой светильник не составляет особого труда. Его может сделать даже ребёнок (под присмотром старших).

    Простота и эффектность работы светильника вам понравится улыбка.

    А если вам нужен такой светильник как ночник, то используйте одноцветный светодиод. Он равномерно будет засвечивать плафон, создавая приятный приглушенный свет. Цвет светодиода на ваше усмотрение.



    Декоративный светильник. Видео

    Продолжительность фильма 0:20 [мм:сс]
    Видео показывает как работает светильник.
