    LED-светильник. Пятнадцатый

    led-lamp-15

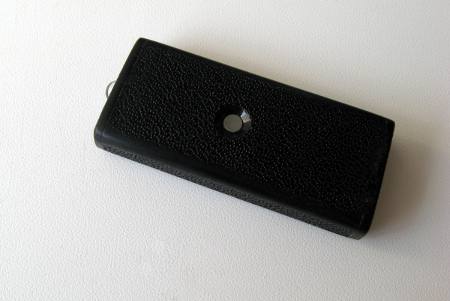

    Внешний вид светодиодного фонарика

    Как-то у меня возникла необходимость иметь миниатюрный фонарик, который бы имел минимальные размеры и мог бы подсветить, к примеру, замочную скважину или какое-то трудно доступное затемнённое место, создать небольшое локальное освещение. То, что у меня получилось смотрите ниже.

    Схема фонарика

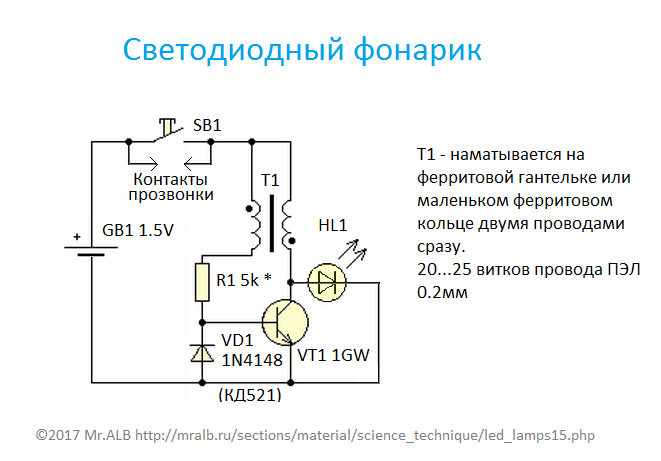

    Электрическая схема фонарика

    Схема фонарика построена на основе блокинг-генератора на транзисторе VT1, который питается от одной часовой батарейки напряжением 1.5 В. Высоковольтные импульсы генератора с коллектора транзистора VT1 поступают на светодиод HL1. Такой способ запитывания светодиода позволяет его засветить от низковольтного источника питания. Светодиод использовал сверх-яркий, диаметром 5 мм. Монтаж схемы выполнил по картонной технологии. Кроме всего, параллельно кнопке SB1 добавлены два контакта, которые можно использовать как простейшую низкоомную прозвонку. С помощью этой прозвонки, к примеру, можно проверить целостность спирали лампы накаливания, целостность спирали паяльника и т.п.

    Фото конструкции

    Примечание: кликните на фото для просмотра в хорошем качестве.

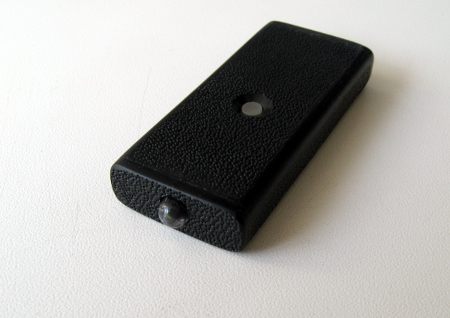

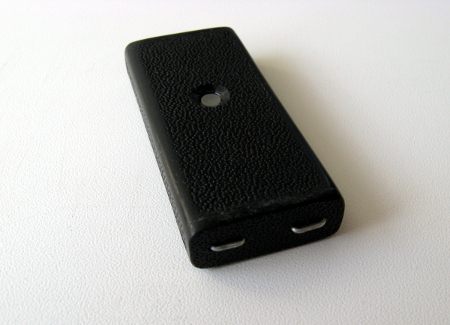

    Миниатюрный фонарик. Разные ракурсы

    Корпус фонарика имеет размеры 54 х 24 х 9 мм. Он изготовлен из пластика ABS толщиной 2 мм. Кнопка SB1 не имеет дополнительного толкателя. В корпусе в отверстии под кнопку сделана фаска с таким условием, что пальцем можно продавить кнопку, но в то же время кнопка не может быть нажата случайно, если фонарик лежит в кармане.

    Миниатюрный фонарик. Разные ракурсы

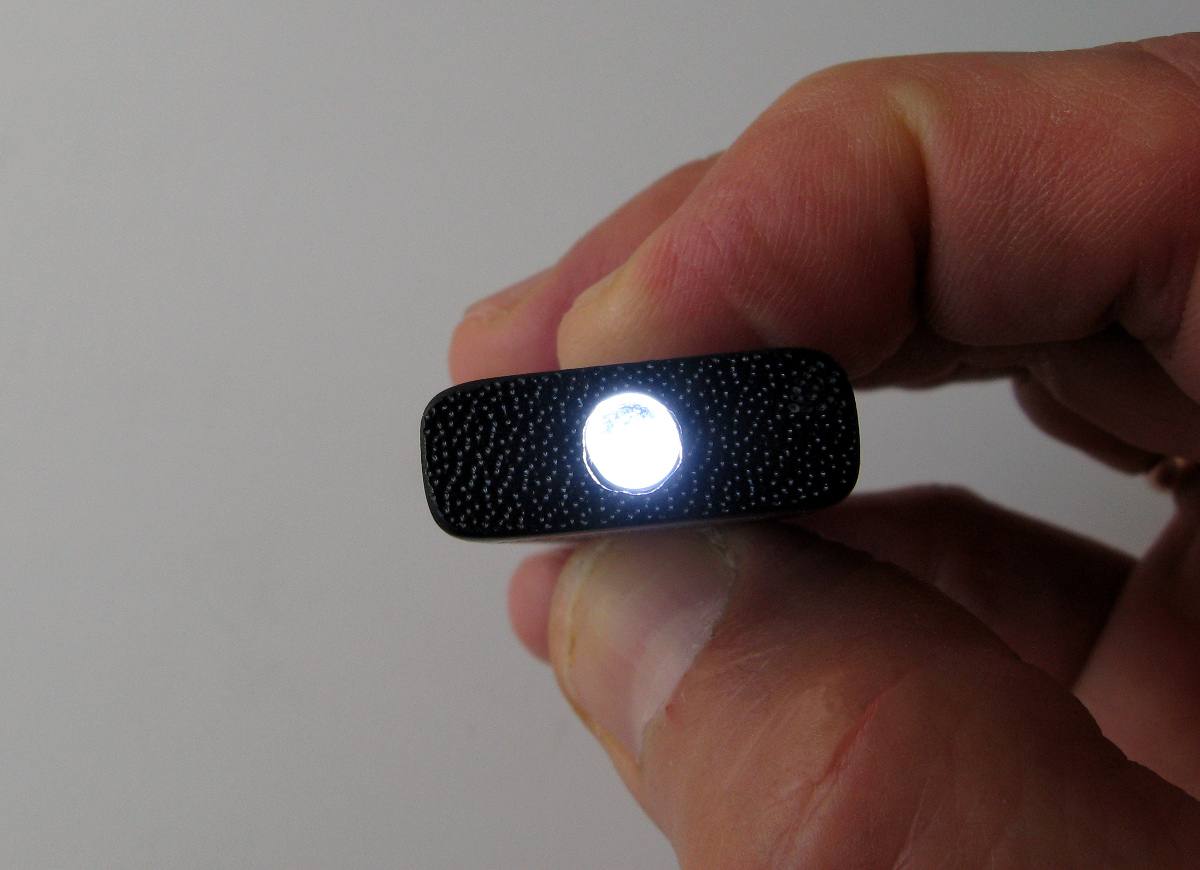

    Миниатюрный фонарик. Работа фонарика

    На этом фото видно как светится светодиод. Вполне ярко, хотя батарейка на 1.5 В, конечно такой фонарик предназначен лишь для кратковременного использования.

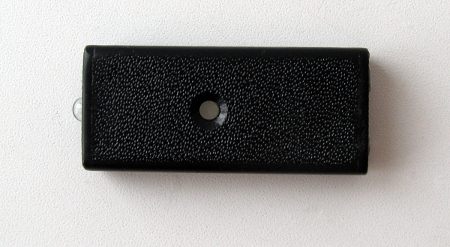

    Миниатюрный фонарик. Разные ракурсы

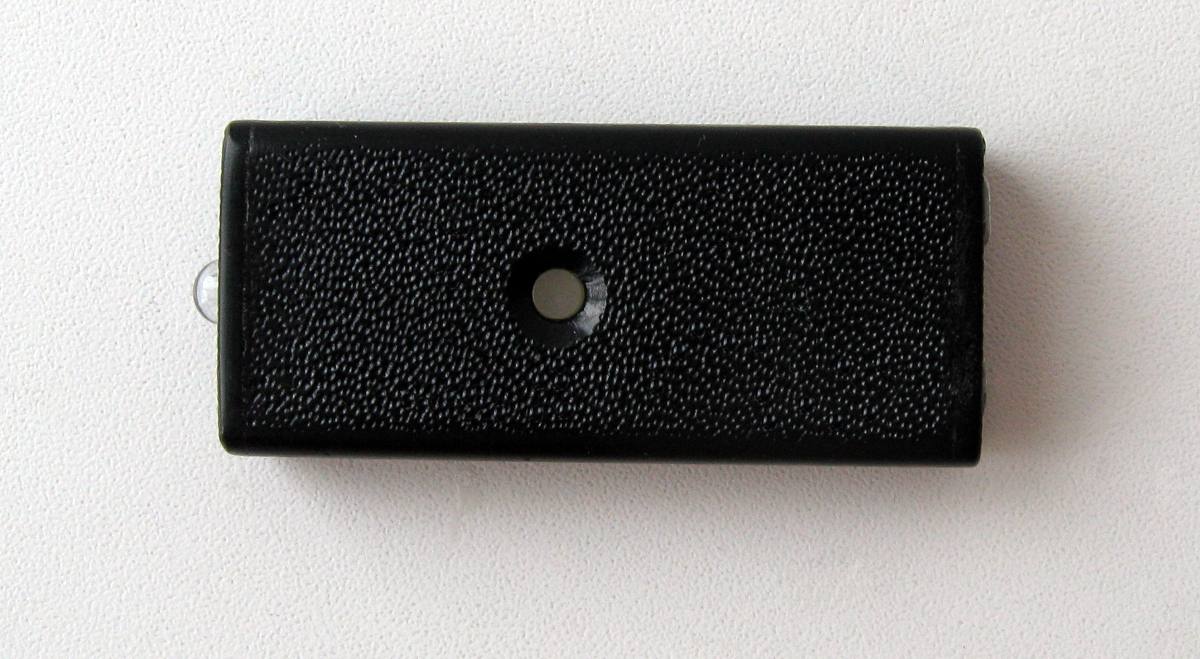

    Кнопка утоплена в корпус.

    Разные ракурсы.

    Миниатюрный фонарик. Разные ракурсы

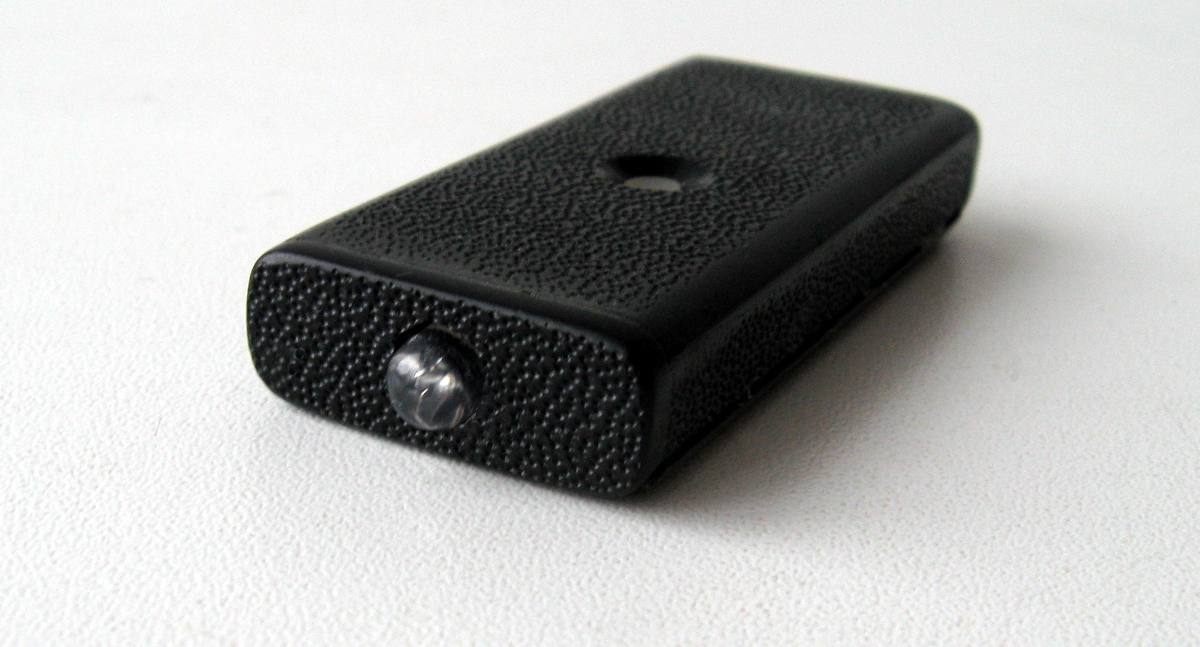

    Сверх-яркий cветодиод диаметром 5 мм.

    Миниатюрный фонарик. Разные ракурсы

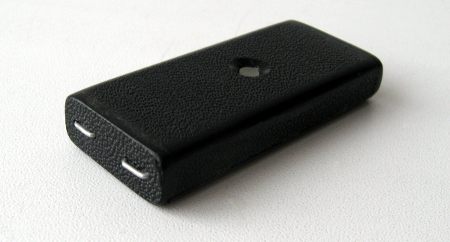

    На этом фото видны контакты прозвоники.

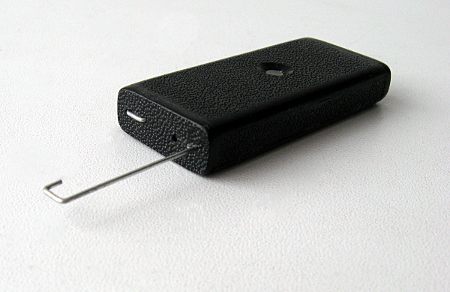

    Миниатюрный фонарик. Выдвижной контакт

    На этом фото видно как подвижный контакт выдвигается из корпуса для удобного использования. Сами контакты сделаны из никелированной канцелярской скрепки.

    Крышка корпуса слегка приклеена, так как батарейка не часто требует замены. Когда это потребуется, то легко можно вскрыть крышку, заменить батарейку и снова заклеить.

    Этот фонарик использую уже несколько лет, бывало, что он меня выручал в разных ситуациях, когда требовалась подсветка.
