    LED-светильник. Четырнадцатый

    led-lamp-14

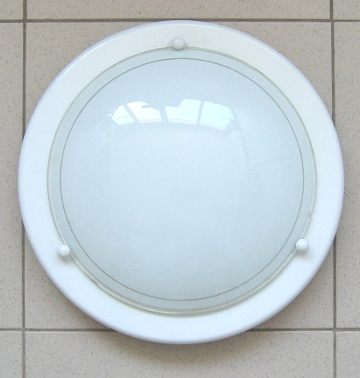

    Внешний вид светильника

    Незаметно подобрался к Четырнадцатой конструкции светильника. Остался последний оплот ламп накаливания в нашей квартире. Это светильник в кладовке. Вот и подошло время его переделать на светодиодное освещение. Как раз у меня осталась парочка светодиодов от конструкции 8. Там в примечании сообщал, что из-за неэффективного охлаждения некоторые светильники тех конструкций отказали. Перегорели 3-х ваттные светодиоды. Отказ в основном происходил у одного светодиода, а второй, последовательно с отказавшим, вполне работоспособный.

    Чтоб добро не пропадало улыбка, решил из этих оставшихся светодиодов скомбинировать освещение в светильнике, который установлен в кладовке.

    Так как место под светодиоды в таком светильнике достаточно, то решил добавить к уже имеющимся радиаторам охлаждения еще общий радиатор. Этим достигается и цельность конструкции и одновременно дополнительное охлаждение. Хотя, конечно, в кладовке этот светильник работает кратковременно и изредко, может быть особого охлаждения и не требуется, но тем не менее сделал так как сделал. Пусть будет запас.

    Любая переделка уже имеющегося светильника начинается с его свкрытия и удаления всей электротехнической арматуры.

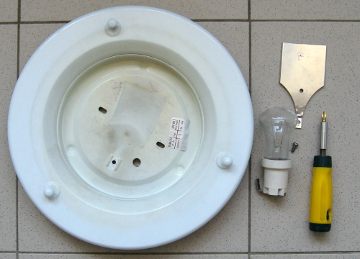

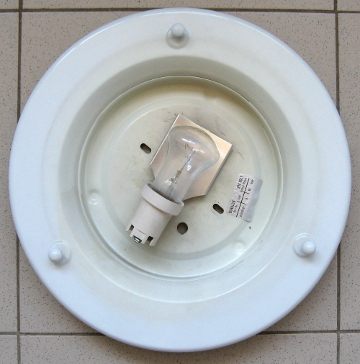

    Штатный светильник со снятым плафоном Внутри стояла лампа накаливания на 60 Вт. Будем переделывать на 6 Вт. Экономия в 10 раз. Очень, даже, хорошо. Итак, начнём. Полностью удаляем цоколь под лампу накаливания и алюминиевый отражатель. Остаётся только корпус светильника. На фото видно как всё это делается.

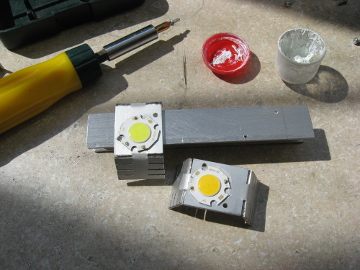

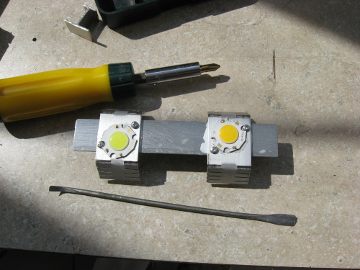

    Дальше отпиливаем кусок алюминиевого профиля, на который и будем крепить радиаторы с 3-х ваттными светодиодами от конструкции 8. Соединение радиаторов с помощью саморезов 2,5х10 и между ними обязательно наносим термопасту, чтобы тепло уходило в общий радиатор.

    Сборка светодиодной панелиСборка светодиодной панели

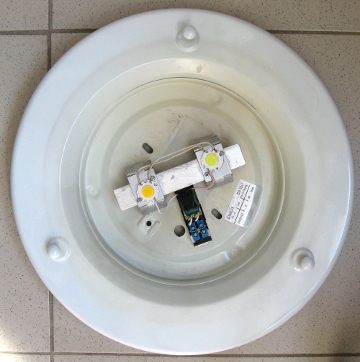

    Панель со светодиодами собрана. Остаётся закрепить её в корпусе светильника. Крепится она с помощью саморезов. После установки в корпус, монтируем драйвер на 6 Вт и контактную колодку для подключения к сети переменного тока.

    Сборка светодиодной панели

    На этом переделка всех светильников в нашей квартире на светодиодное освещение закончена. Разработка каких-то новых конструкций пока не предполагается, зато появился интерес разработать свой драйвер. Кстати, сам драйвер (или по-русски – блок питания) пригодится не только для запитки светодиодов, но его легко применить и для всяких зарядных устройств или для питания разной аппаратуры или каких-то небольших электронных конструкций. Поле для творчества безграничноулыбка.


    . Mr.ALB
