    LED-светильник. Тринадцатый

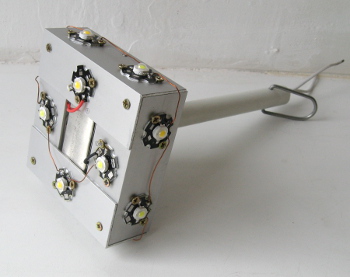

    led-lamp-13
    Люстра в коридоре на 12-и светодиодах по 1 Вт

    Практически поменял все лампы накаливания на светодиодные, за исключением прихожки, кладовки и в люстрах с шаровыми плафонами.

    В люстрах, по мере сгорания ламп накаливания, буду извлекать цоколи и приделывать к ним светодиоды, процесс продолжительный во времени, может быть что-то придумаю новое, тогда тут опубликую, а пока по уже разработанным конструкциям.

    В кладовке переделаю светильник самым последним, там, практически, освещением пользуемся очень редко и непродолжительно.

    Получается очередным проектом является переделка светильника в прихожке. Вот и приступим к этому делу творчески.

    Тринадцатый светильник спроектирован как светильник объёмного света типа люстра. Светодиоды в нём используются, аналогично двенадцатому светильнику, мощностью по 1 Вт 12 штук.

    Конструкция простая. Беру алюминевый уголок 30 х 30 мм и из четырёх отрезков по 90 мм собираю коробку.

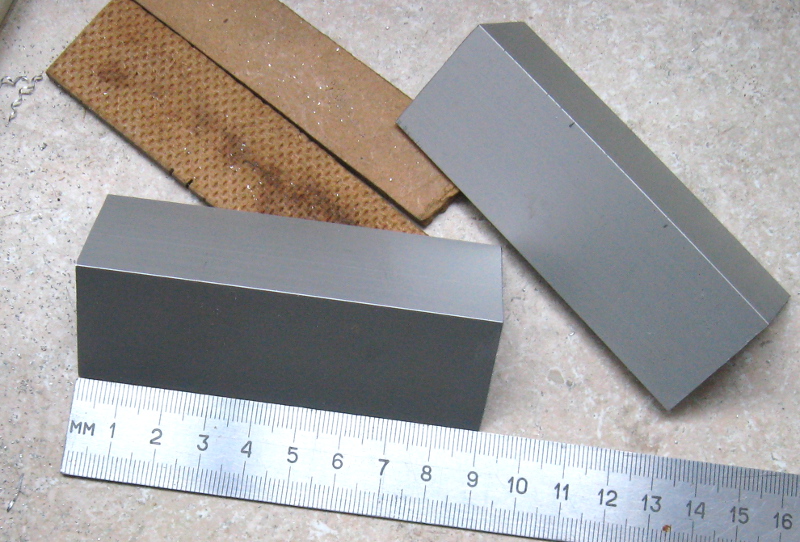

    Уголок 30 х 30 х 90 мм

    Это будет и корпус светильника, и одновременно радиатор для отвода тепла от светодиодов. В прихожей сам светильник используется непродолжительное время, поэтому какой-то перегрев маловероятен. Светодиоды располагаются на таком радиаторе в шахматном порядке, чтобы тепло было распределено равномерно по всей конструкции.

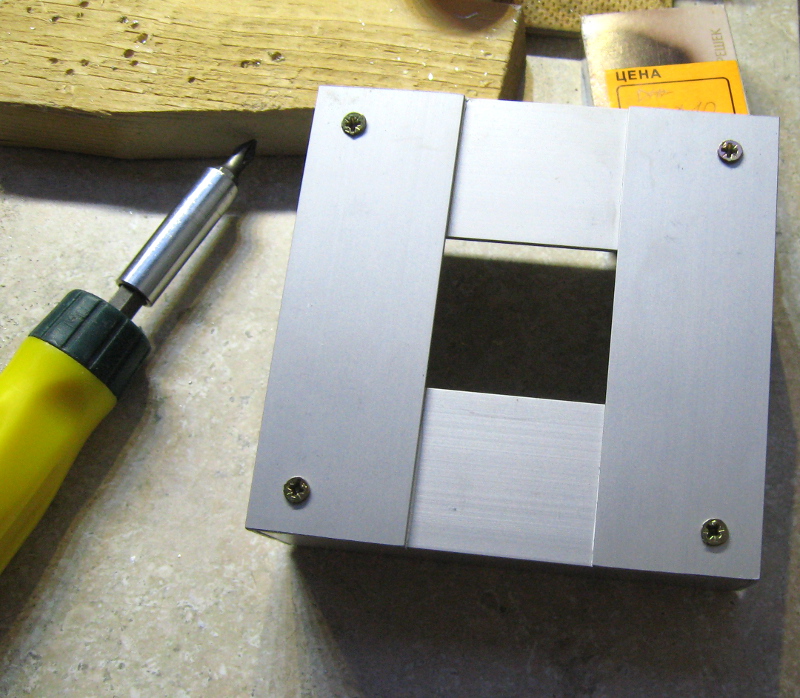

    Сборка корпуса-радиатора

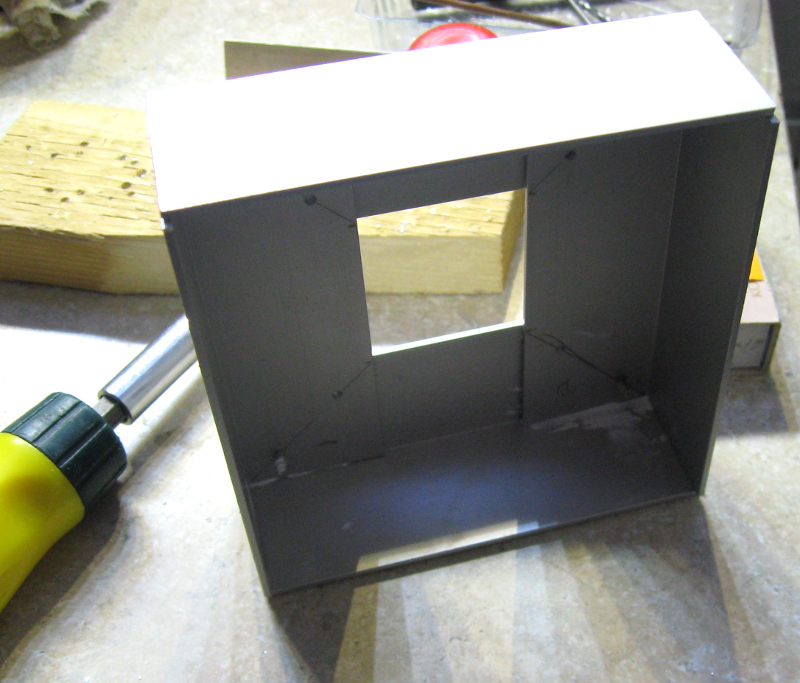

    Сборка корпуса-радиатора

    Внутри корпуса устанавливается драйвер питания, который помещён в экран из белой жести. Крепиться саморезами к радиатору.

    В качестве трубки, на которой крепится корпус светильника, использую кусок металло-пластиковой трубки. Внешне и внутри пластмасса – диэлектрик, а внутренняя прослойка из алюминия – экранировка. Трубка сантехническая, для подвода воды. Гнётся хорошо, режется легко, удобная штучка в разработке светильниковулыбка. Её же использовал и в четвёртом светильнике – люстре на кухне.

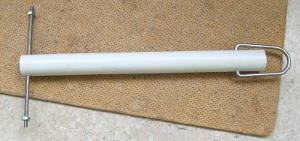

    Трубка для крепления светильника

    Ещё одним хорошим конструктивным элементом является сварочный электрод диаметром 3 мм. Желательно из нержавейки, но можно и любой. Изолирующее внешнее покрытие аккуратно оббивается, потом электрод зачищается и готов к применению в конструкциях. Из него сделана штанга крепления трубки к корпусу-радиатору и петля подвески всего светильника к потолку. Электрод достаточно прочный и в то же время его легко гнуть и придавать ему требуемую форму. При необходимости на нём можно нарезать резьбу М3 и соединять с другими частями конструкций через резьбовое соединение. В данном случае так и делаю. По краям штанги нарезал резьбу, потом вставляю штангу в соответствующие отверстия в корпусе-радиаторе, фиксирую гайками М3.

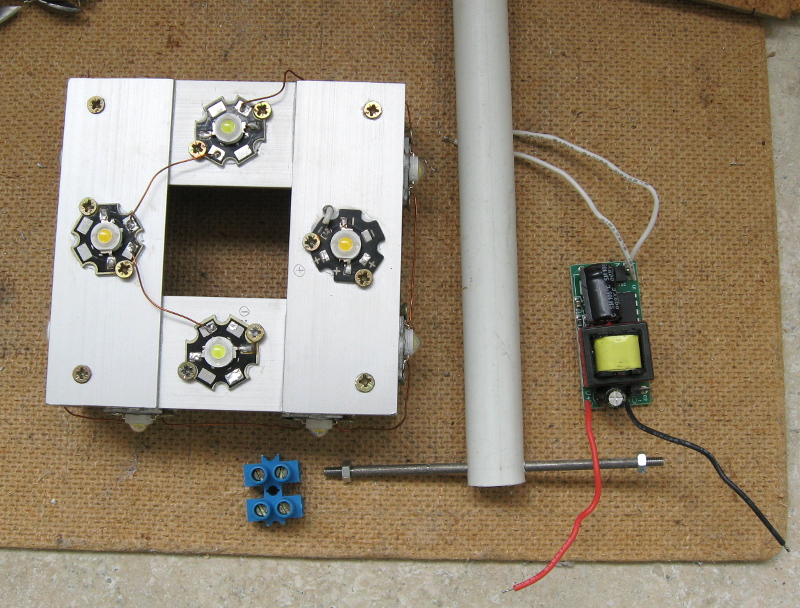

    Через непродолжительное время подготовлены части новой конструкции светильника к сборке.

    Все части так рассчитаны, чтобы обеспечить жёсткую конструкцию после сборки. Трубка упирается в экран драйвера и этим лишена проворачивания вокруг штанги. Заодно трубка поджимает драйвер к корпусу, чтобы было прочно. В трубке просверлены отверстия под запитывающие провода.

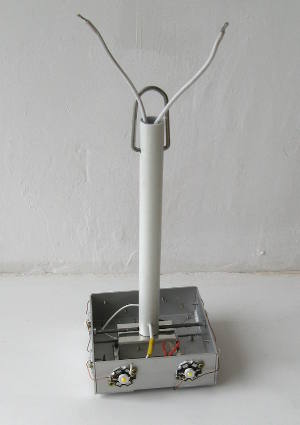

    Собранный светильник

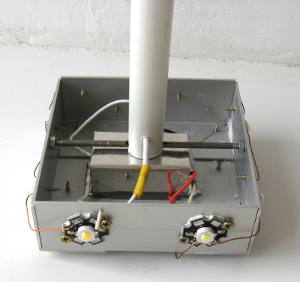

    Изолируем контакты

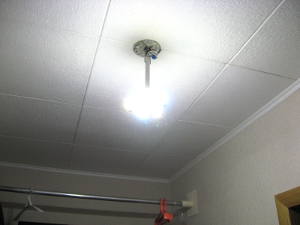

    Работа светильника

    Отличный светильник, ярко освещает всю прихожку. Надо будет сделать прогрессивный плафон и будет полностью законченная конструкция, а пока так светит и всем это нравитсяулыбка.
