    LED-светильник. Одиннадцатый

    led-lamp-11

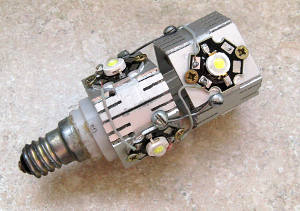

    Светильник под цоколь Е14 на 6-и светодиодах по 1 Вт

    Драйвер для данного светильника такой же, как и в Девятой, и в Десятой конструкциях, но использован он для запитки сразу шести светодиодов по 1 Вт. Оказалось, что все драйвера имеют некоторый запас по мощности, и если к ним подключать не одну цепь последовательных светодиодов (к данному драйверу 3 шт. и как предел 4 шт.), а несколько цепей параллельно, то драйвер их тянет (Спасибо, Игорю С. – это он мне подкинул такую информацию). Проверил я эту интересную особенность на данном драйвере, подключив сразу три цепи по три светодиода. Все они неожиданно работали вполне хорошо. Конечно такой режим для драйвера может в дальнейшем сказаться на уменьшении ресурса его работы, поэтому во вновь создаваемом светильнике мною использовано всего две цепи по три светодиода мощностью по 1 Вт. Всего получается 6-ть светодиодов и 6 Вт мощности. (Вообще-то светодиоды токовые элементы и цеплять их параллельно не совсем фэншуй, поэтому лучше использовать более мощный драйвер и светодиоды подключать последовательно на один общий ток.)

    Драйвер на 3 Вт  Драйвер на 3 Вт
    Драйвер на 3 Вт. Разные виды

    Конструкция делалась для цоколя Е14, соответственно основным требованием для такой конструкции является небольшой поперечный диаметр светильника. Самое узкое горло в шаровом плафоне равно 42 мм, есть у меня плафоны и с более широкими горловинами до 54 мм, но ориентировку беру на самый минимальный размер.

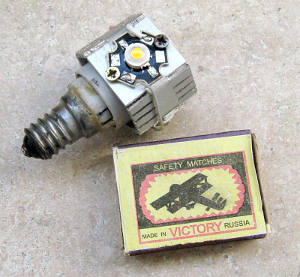

    Экспериментальная конструкция. Начало сборки.Конструкция последнего светильника мне очень понравилась, работает хорошо, вот и захотелось сделать что-то подобное и для цоколя Е14. Размеры радиатора конечно меньше и возможно, что греться светодиоды будут больше, поэтому данная конструкция экспериментальная, поработает месяца три, там посмотрим, какие проявятся недостатки. Если всё хорошо, то доведу до более технологичного изготовления, а пока так...

    Начало сборки копирует Десятый светильник, только как бы в миниатюре. Тот же радиатор свёрнутый из одной полосы, те же вентиляционные пропилы, размещение светодиодов под углом 120° относительно друг друга. На фото для сравнения размеров приложил спичечный коробок.

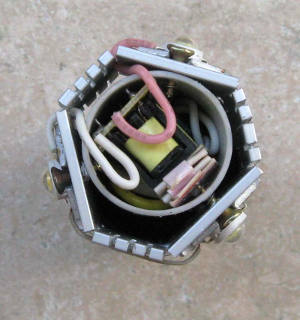

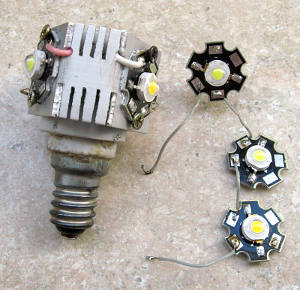

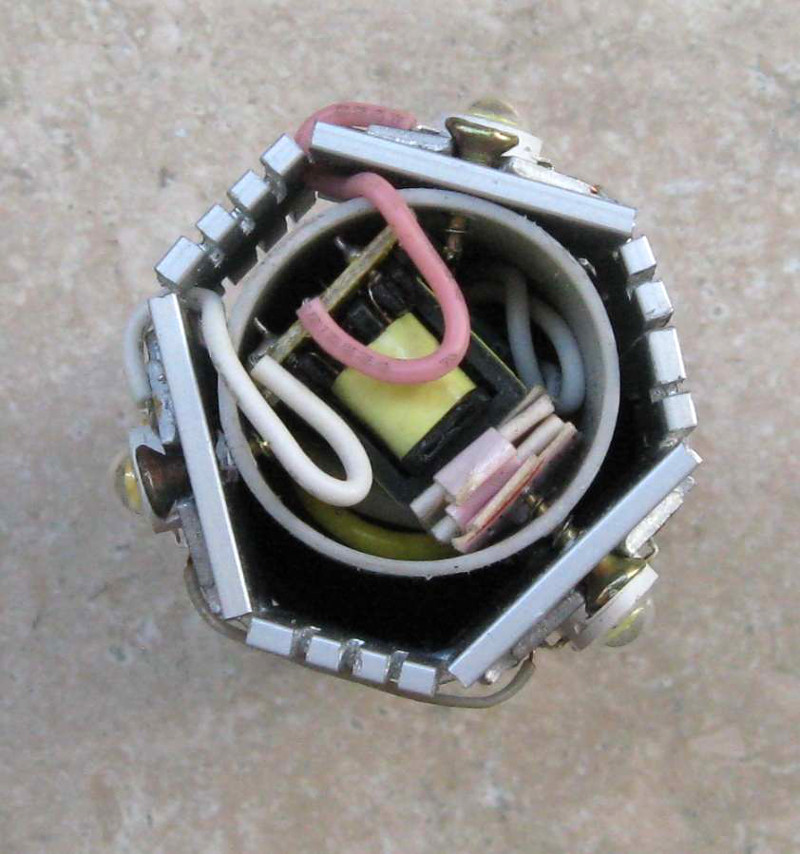

    Вид сверху  Дополнительные свотодиоды
    Начальная сборка. Разные виды

    Дополнительные светодиоды установлены на аналогичный радиатор, укрепленный над первым. Вторым ярусом. Сами светодиоды крепил к радиатору посредством саморезов 2,5х10 мм, а ярусы с помощью стальной проволоки на винтах М3.

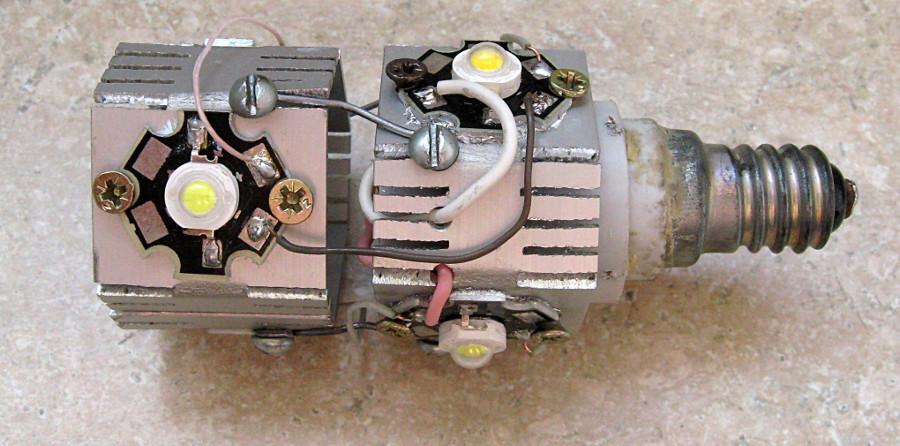

    Законченный светильник.

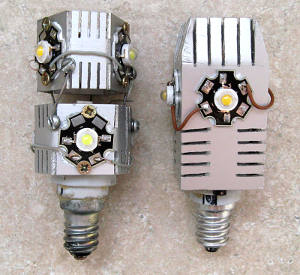

    На фото ниже – сравнение размеров новой конструкции с конструкцией Девятого светильника. Явно, что площадь радиаторов, у нового светильника, меньше на один светодиод, а размеры практически одинаковые, зато удалось разместить аж 6-ть светодиодов:

    Собранные светильники. Разные конструкции. Сравнение.


    . Mr.ALB
