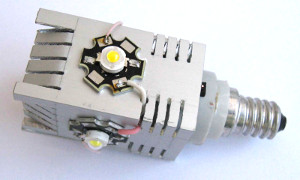

    LED-светильник. Девятый

    led-lamp-09
    Светильник под цоколь Е14 на светодиодах по 1 Вт

    Эксплуатация светильников восьмого типа выявила, что в закрытом шарообразном плафоне люстры для 3 Вт светодиода не совсем комфортные условия и радиатор имеет недостаточно большие размеры, как следствие, происходит перегрев и дорогие (32 P за штуку) светодиоды по 3 Вт работают нестабильно. В одном светодиоде сгорело пару кристаллов, в другом – один кристалл после продолжительной работы светильника начинает временно меркнуть.

    Исходя из этого, решил сконструировать светильник под цоколь Е14 на проверенных и устойчивых 1 Вт светодиодах (3.92 P за штуку). Тем более, что у меня их достаточно много и можно свободно экспериментировать, создавая разнообразные конструкции, а тут ещё и недорогие драйверы прикупил (30.75 P за штуку) расчитанные на 1...3 светодиода по 1 Вт мощности. Проверив их работоспособность на четыре одноватных светодиода и увидев, что как раз этот драйвер снабжает их достаточной энергией (китайцы с запасом делают), решил создать конструкцию светильника на 4 светодиода.

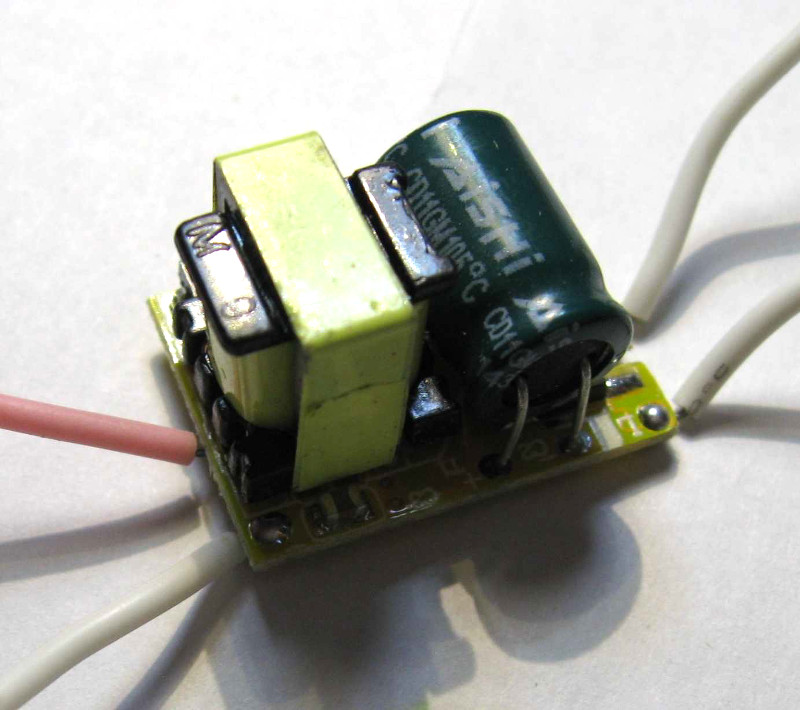

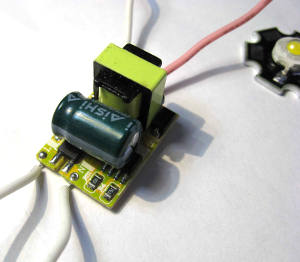

    Драйвер на 3 Вт Драйвер на 3 Вт
    Драйвер на 3 Вт. Разные виды

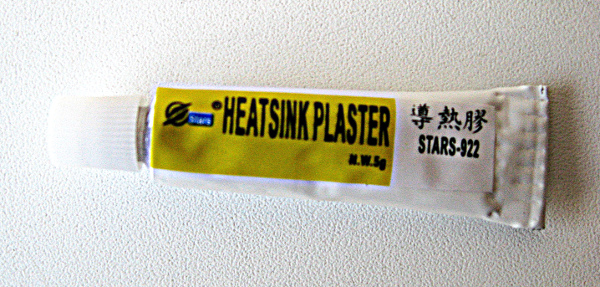

    Конструкторская задача стояла: создать небольшой, в поперечном размере, светильник (чтобы проходил в узкое горло шарвого плафона от люстры). Перебирая всевозможные конструкции и исходя из имеющихся материалов, остановился на конструкции из двух уголков, которые вместе склеил известным китайским теплопроводящим клеем. Термопроводящий клей



    Такой светильник имеет четыре светодиода, кажется, что маловато, но если учесть, что в люстре у меня шесть плафонов, то общая мощность получается 24 Вт, а это уже вполне приемлемо и даёт достаточно света.

    Предварительно на уголках сделаны пропилы для большей теплоотдачи, а верхушка загнута внутрь, чтобы не мешала распространению света.

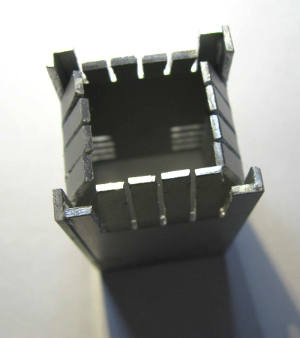

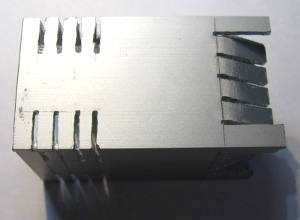

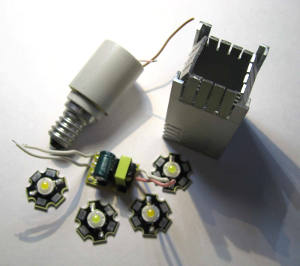

    Подготовка элементов конструкции. Радиатор.    Подготовка элементов конструкции. Радиатор.    Подготовка элементов конструкции. Комплект частей.
    Подготовка элементов конструкции. Разные виды

    Из изоляционной трубки диаметром 20 мм и 25 мм, как у "Восьмого" светильника, делаю основание для крепления драйвера и монтажа радиатора.

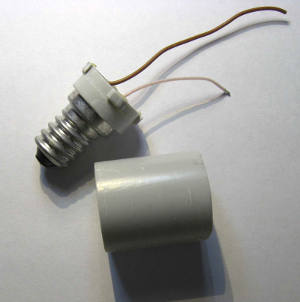

    Сборка основания светильника
    Сборка основания светильника.

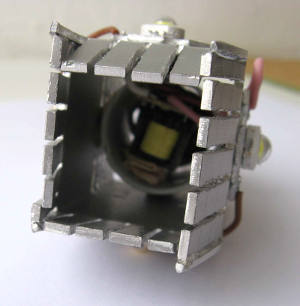

    Вид светрху     Вид сверху

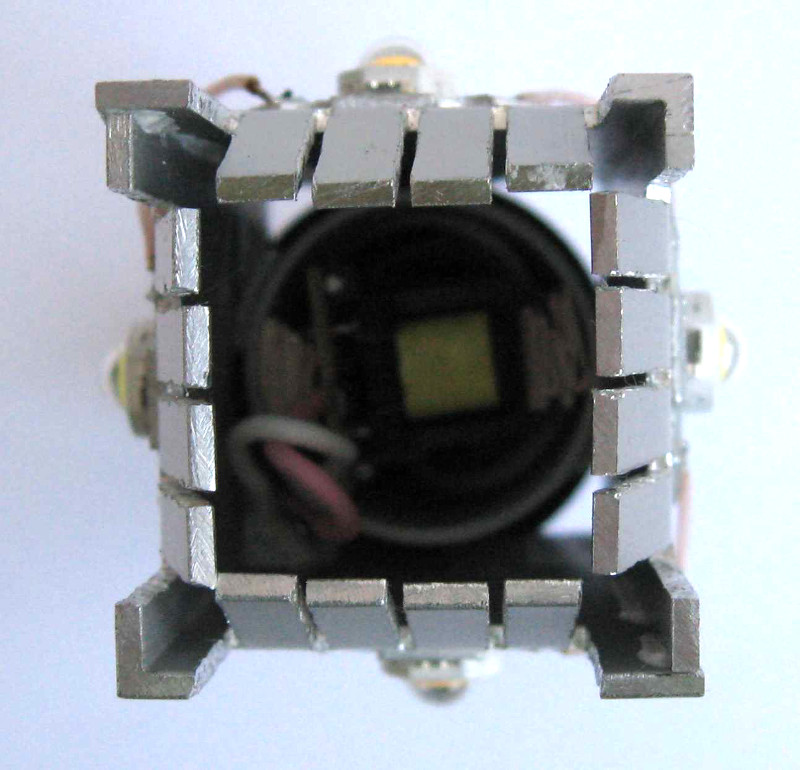

    На виде сверху видно вставленный в изоляционную трубку драйвер.

    Всего собрал таких светильников пока две штучки, всего мне нужно собрать ещё четыре. Пока нет контактных цоколей Е14, как появятся, так и продолжу. Главное приобретён опыт сборки, можно увидеть ниже на фото, что в исполнении светильников есть небольшие отличия, второй более квадратный улыбка. Cобранные светильники:

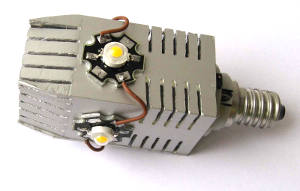

    Собранные светильники. Разные ракурсы. Первая сборка.     Собранные светильники. Разные ракурсы. Вторая сборка.
