    LED-светильник. Восьмой

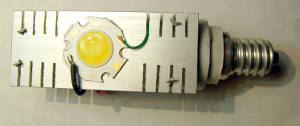

    led-lamp-08
    Светильник под цоколь Е14 на светодиодах по 3 Вт

    Восьмой светильник, как и седьмой, имеет стандартный цоколь, но типоразмер Е14 (миньон). Cветодиоды используются те же, мощностью по 3 Вт 2 штуки.

    Конструкция подобная седьмому светильнику. Радиаторы так же установлены под наклоном, для лучшего освещения и для большей жёсткости конструкции.

    Светодиоды приклеивал китайским теплопроводящим клеем. Термопроводящий клей

    На алюминевых пластинах приклеены по одному светодиоду. В пластинах сделаны пропилы для лучшего теплоотведения.

    Между собой пластины радиаторов скреплены шинкой 3мм из оцинкованного железа - вполне технологично, быстро монтируется. Драйвер укреплён в изоляционной трубке диаметром 25 мм, которая через переходную трубку 20 мм крепиться к цоколю. В данном светильнике я использовал драйвер на 5 Вт, позволяющий запитывать от 1 до 5 светодиодов мощностью по 1 Вт, этот драйвер вполне "тянет" и два светодиода по 3 Вт, проверено в предыдущей конструкции.

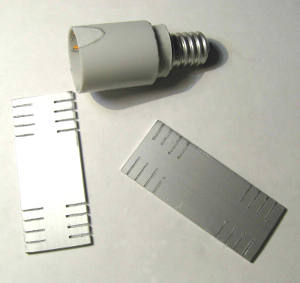

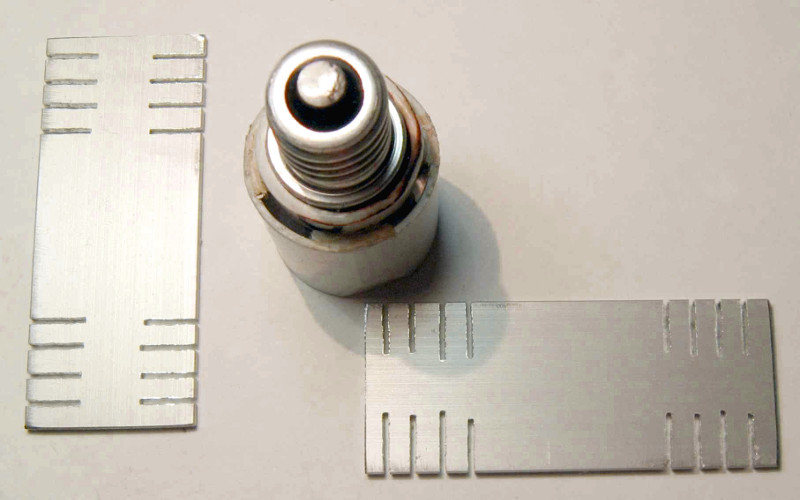

    Подготовка элементов конструкции    Разные виды
    Подготовка элементов конструкции. Разные виды

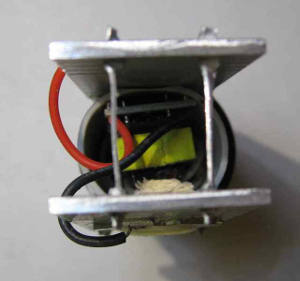

    Вид светрху
    На виде сверху видно вставленный в изоляционную трубку драйвер.

    Такой светильник использовал в плафонах зальной люстры. Мощность 6 Вт, а впечатление, что светит как 60 Вт лампа накаливания.

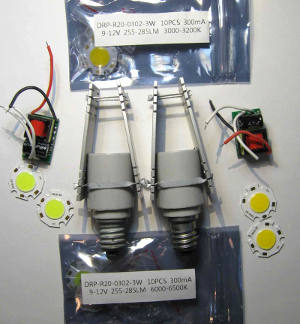

    Комплекты частей. Перед окончательнойсборкой.

    Далее на фото показаны комплекты сразу на два светильника, которые установил в люстру. На одном ярко белые светодиоды, а на другом белые тёплые. В люстре шесть плафонов, в них чередуются светильники с цветовой температурой. Общий цвет и яркий и приятный.

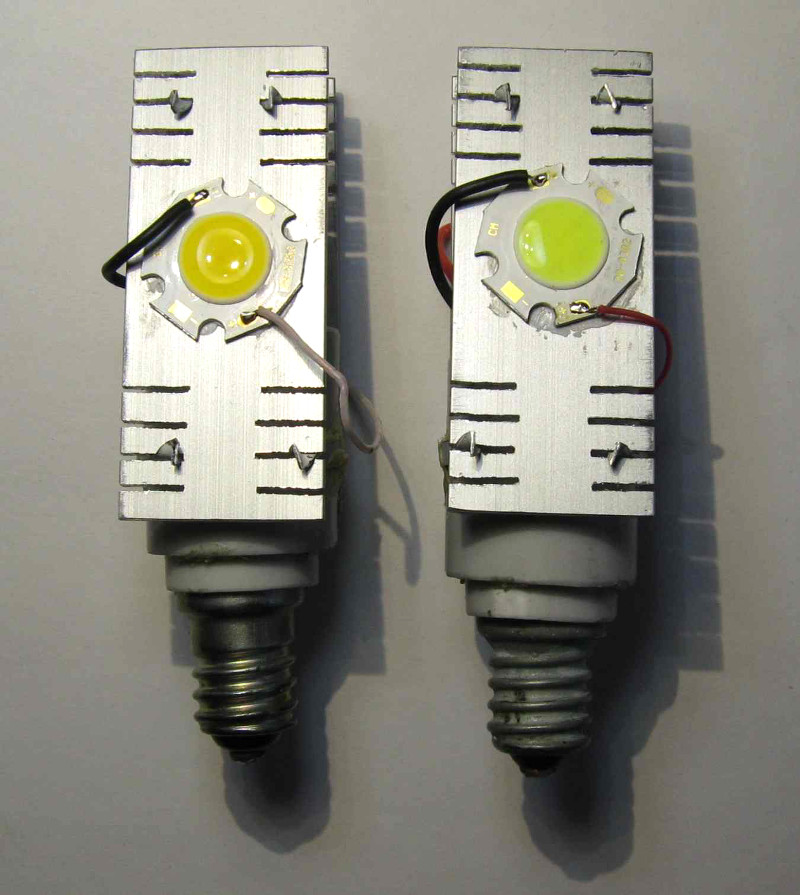

    А это уже собранные светильники:

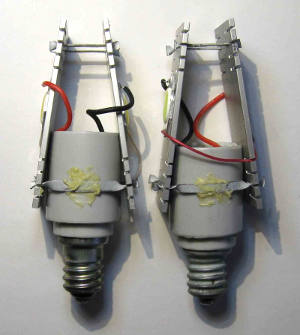

    Собранные светильники. Разные ракурсы.   Собранные светильники. Разные ракурсы.


    . Mr.ALB

     Примечание:

    • На мой взгляд, то, что вверху радиаторы не сходятся, создаёт некоторую тёмную зону. Когда создавал эту конструкцию – стремился к минимальному размеру по ширине, чтобы вставить в плафон люстры, имеющий небольшое отверстие. В следующих конструкциях необходимо увеличить наклон и соединить пластины радиаторов друг с другом, как это сделано у светильника СЕДЬМОГО, при этом достигнуть как можно меньшего размера по ширине. Это будет уже новая модификация.
    • в одном светильнике отказал 3-х ваттный светодиод, думается, что бракованный попался, в нем не зажигаются какие-то кристаллы и этим блокируется работа остальных. Пришлось заменить на другой. Клей оказался вполне крепким, попыхтел, чтобы оторвать приклееный светодиод от радиатораулыбка.
    • К этому времени отказал ещё один 3-х ваттный светодиод. Изоляционная трубка, на которой укреплены радиаторы светодиодов потемнела от перегрева. Получается, что для данного светодиода радиатор оказался маловат, а размещение в закрытом шарообразном плафоне дополнительно ухудшает теплоотдачу от радиатора. Итог – перегрев светодиодов и выход их из строяулыбка.
    • Отказал ещё один светильник такой конструкции. Изоляционная трубка, на которой укреплены радиаторы светодиодов так же потемнела от перегреваулыбка. Отказываюсь использовать 3 Вт светодиоды. У меня ещё несколько штук осталось и либо придумаю новую конструкцию светильника но не в плафоны, либо просто их не буду использовать – разочаровали они меня совсем.
    • Отказал ещё один светильник такой конструкции. Перегрев одного светодиода. Причина однозначная – недостаточный отвод тепла, недостаточная поверхность излучения. Такому светодиоду требуется от 60 до 90 см2. Можно воспользоваться калькуляторами расчёта и подбора радиаторов для светодиодов, смотри LED-радиаторы
    • Отказал последний светильник такой конструкции. Причина устанавливается, хотя радиатор у него был раскалённый... очевидно перегрев из-за недостаточного радиатора и в замкнутом объёме.
