    LED-светильник. Шестой

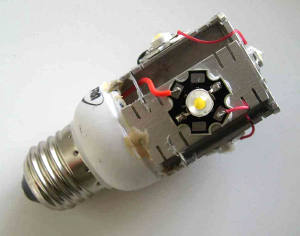

    led-lamp-06
    Светильник под цоколь Е27

    Шестой светильник замысливался как замена обычной лампочки, чтобы мог вворачиваться в стандартный патрон под цоколь Е27. Это бывает иногда нужно, чтобы заменить обычную лампочку накаливания не переделывая существующий светильник.

    Начало изготовления

    Светильник выполнен на 5 светодиодах мощностью по 1 Вт. Светодиоды с цветовой температурой 3500К и 6500К комбинируются до получения желаемого оттенка светового потока.

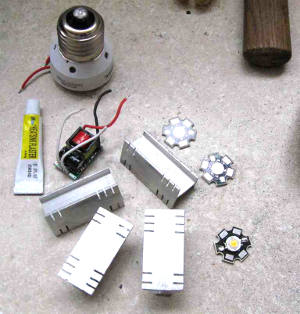

    Некоторые фото этапов изготовления такого светильника. Ниже на фото представлены компоненты и части конструкции из которых монтировался светильник. Алюминевые радиаторы имеют длину 40 мм. Светодиоды приклеивались к радиаторам термопроводящим клеем.

    Сама конструкция из радиаторов собиралась на этом же клее.

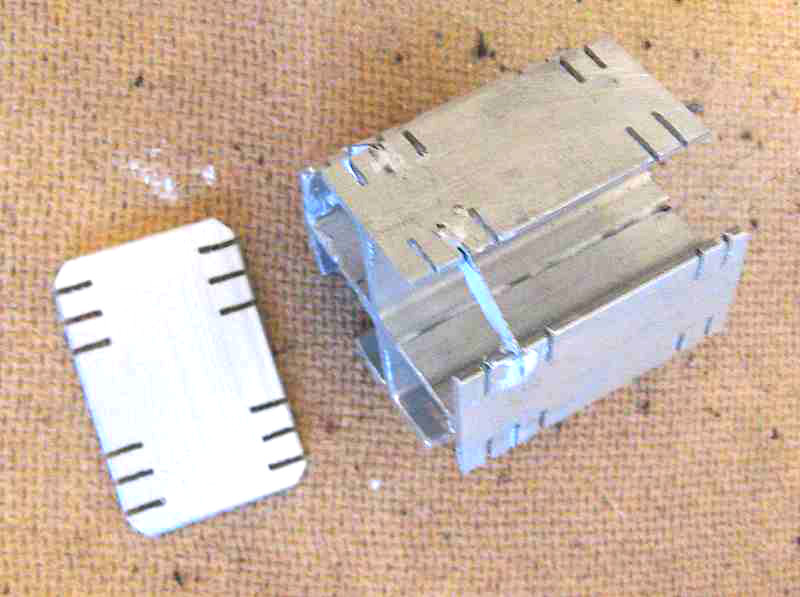

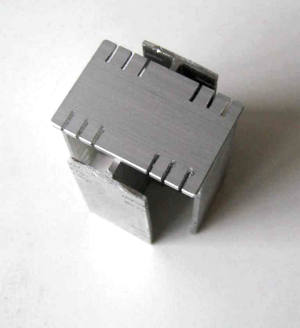

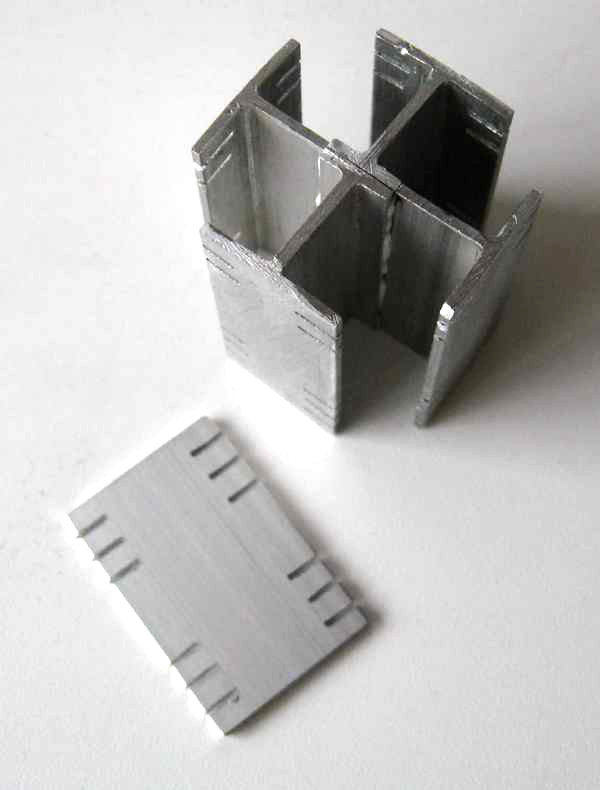

    Сборка радиатора Сборка радиатора Сборка радиатора

    На фото видно, что в пропилы вставлены рёбра жёсткости и заклеены термопроводящим клеем.

    Готовая конструкция...

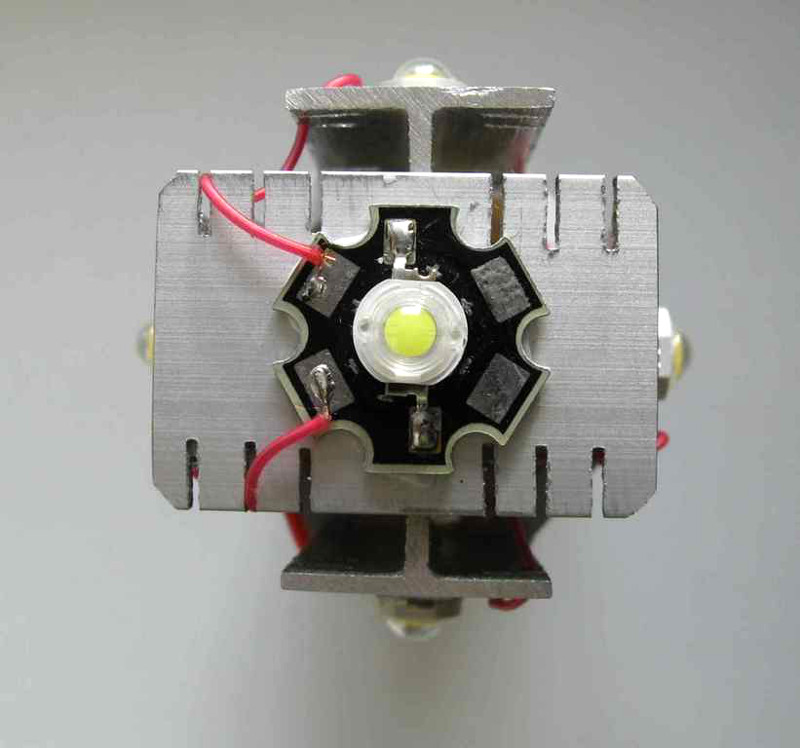

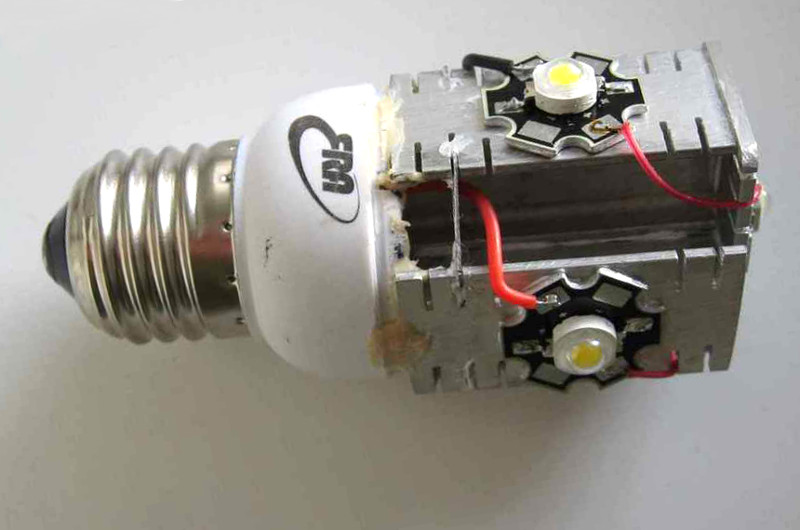

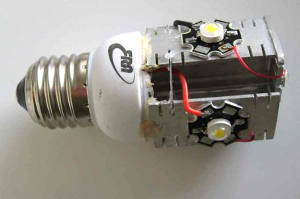

    Готовый светильник Готовый светильник Готовый светильник

    Такие светильники-лампочки использовал в небольших помещениях: туалет, кладовка и временно в прихожке. В прихожке намерен собрать более мощный светильник, подобный кухонной люстре.

    На момент написания этой страницы, все созданные образцы светильников такой конструкции работают. Вполне успешно.
