    LED-светильник. Пятый

    led-lamp-05

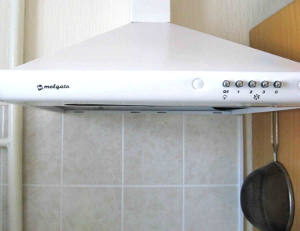

    Светильник в вытяжке

    Переделка светильника в кухонной вытяжке "Molgato"

    Пятый светильник был сделан на одном "дыхании" за 4 часа. Захотелось переделать светильник в кухонной вытяжке "Molgato", чтобы уж в кухне был полностью только светодиодный свет. А то в кухне у меня были уже все LED-светильники, а в вытяжке ещё был светильник на лампах накаливания.

      у меня пошёл поток, можно сказать волна желания тут же переделать, осуществить задуманное. Начал с осмотра светильника в вытяжке. Там, оказывается, стояли две лампы по 25 Вт. Первое фото сделал, как вскрыл плафон в ... и понеслось...улыбка

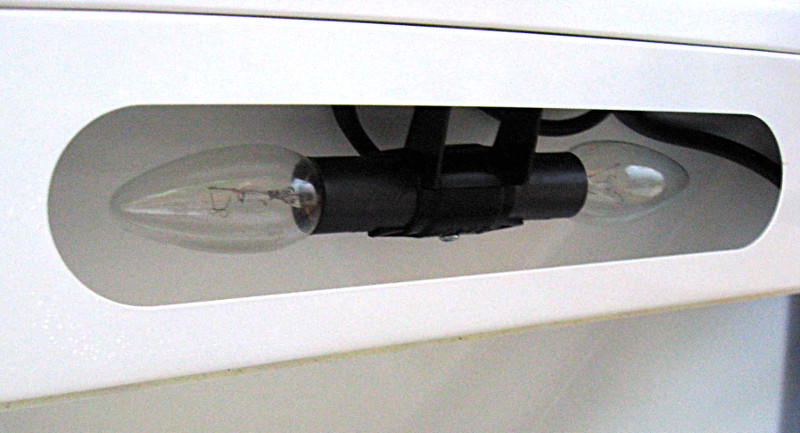

    Место установки ламп накаливания

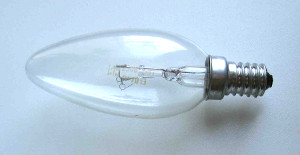

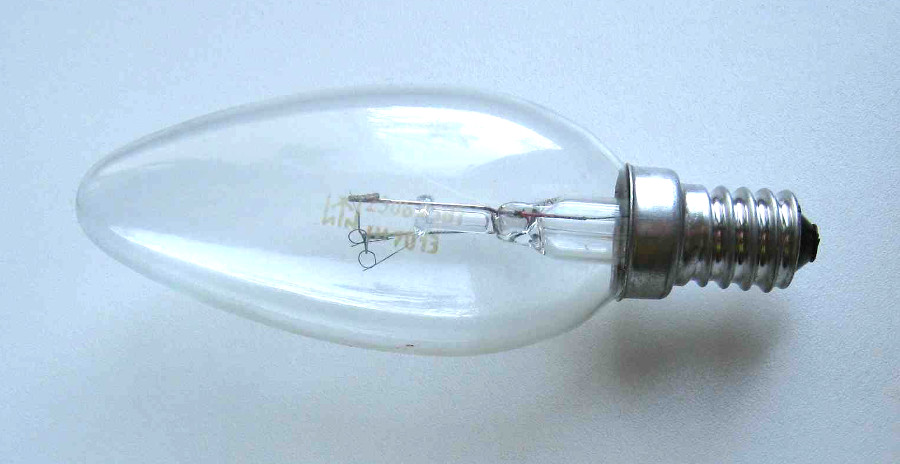

    Такие там лампы стояли, две штуки по 25 Вт.

    Лампа на 25 Вт

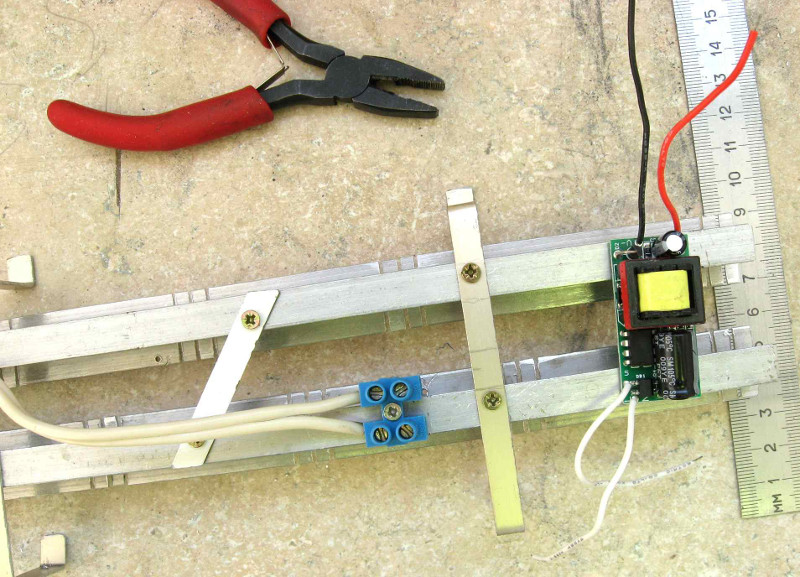

    В сделал последнее фото, перед установкой плафонного стекла, закрывающего светодиоды. По ходу работ делал фотографии, на них видно, что основу светильника составляют два радиатора длиной 280 мм. На каждом установлено по 4-е светодиода, чередуя световую температуру 3500К и 6500К. Драйвер закреплён с противоположной от светодиодов стороны парой саморезов 2,5х10. Там же смонтирована и контактная колодка для подключения питания на драйвер от кнопки выключателя.

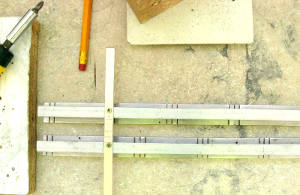

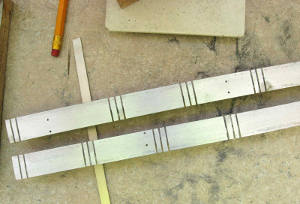

    Некоторые фото по ходу создания светильника

    Разные фото в ходе создания светильника Разные фото в ходе создания светильника Разные фото в ходе создания светильника

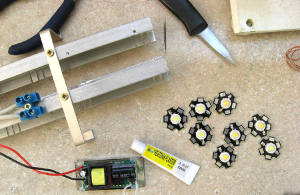

    Подготовка к приклеиванию звёздочек на радиаторы

    Звёздочки светодиодов клеил к радиаторам термопроводящим клеем, купил его на Aliexpress, собственно там же купил и все комплектующие для своих светильников: светодиоды, звёздочки, драйверы.

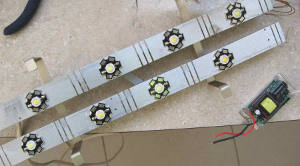

    Приклейка звёздочек

    Смонтировано уже в самой вытяжке, осталось защёлкнуть защитное стекло...

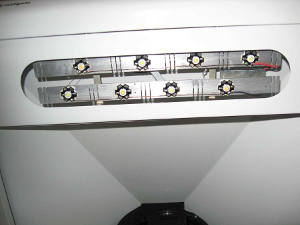

    Установлен в вытяжку

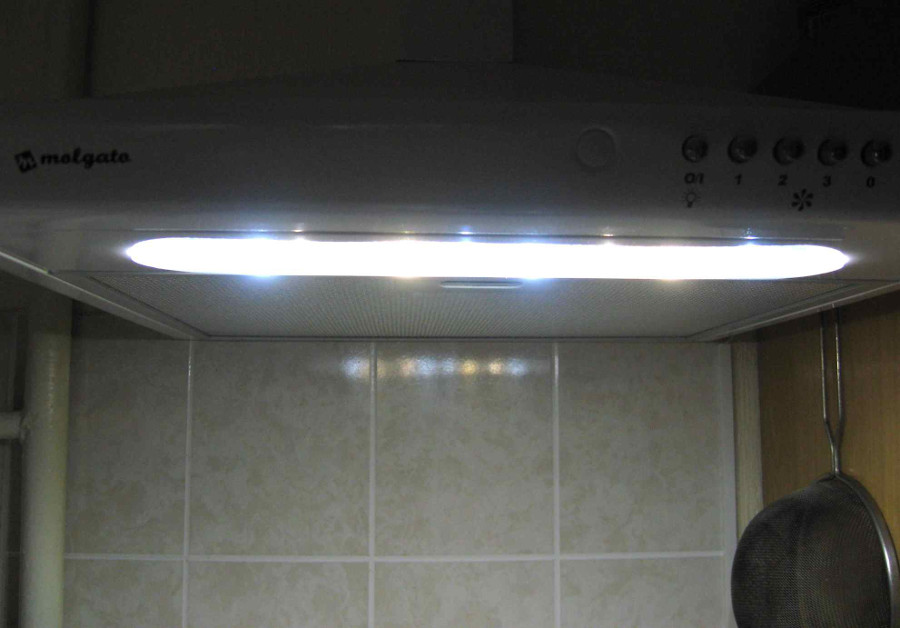

    А так этот светильник светит

    Работа светильника

    Подведём итог: за 4 часа переделал светильник в кухонной вытяжке. Все работы делал на импровизации, как шла волна, на одном дыхании улыбка
