    Электроника. Led-светильники

    LED-светильник. Четвёртый

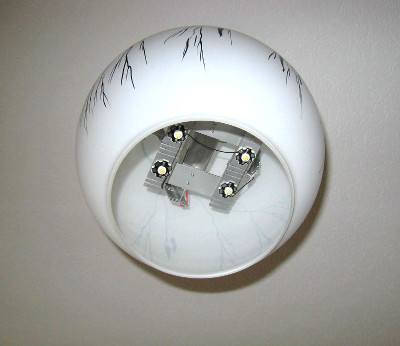

    Люстра на кухне
    Люстра на кухне

    Четвёртый светильник проектировался как светильник объёмного излучения, типа люстра.

    В основe конструкции положены алюминивые радиаторы под два светодиода. Из них скомбинирован весь светильник.

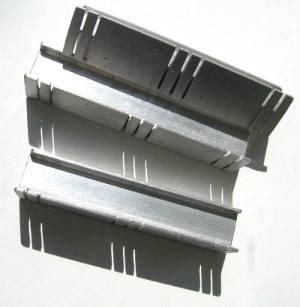

    Алюминевый радиатор

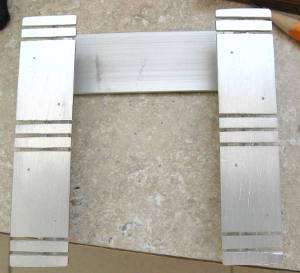

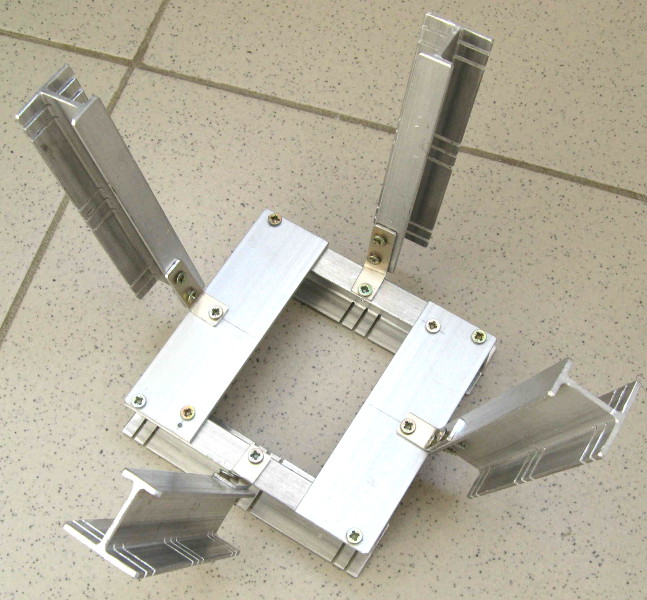

    Начало сборки всей конструкции. Два радиатора под 4-е светодиода, которые светят вниз

    Алюминевый радиатор. Начало сборки общей конструкции

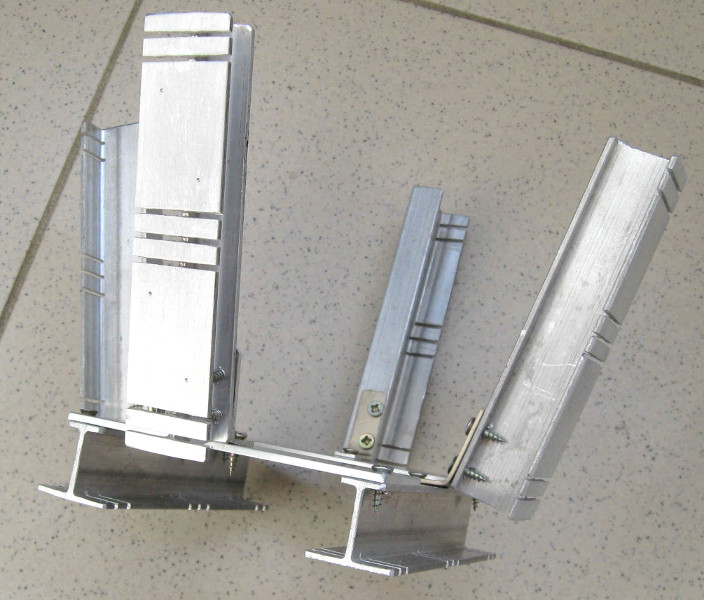

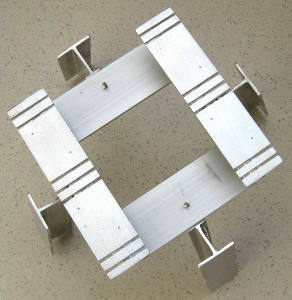

    Сборка вертикальных радиаторов. Разные ракурсы

    Сборка вертикальных радиаторов  Сборка вертикальных радиаторов  Сборка вертикальных радиаторов

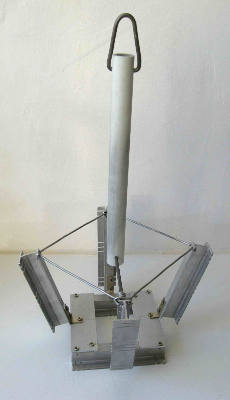

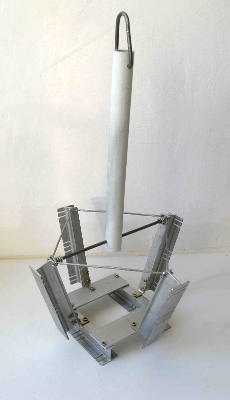

    Общая конструкция. Трубка металлопластиковая. Потом пришлось немного переделать конструкцию соединения трубки с радиаторами, когда устанавливал в плафон люстры.

    Общая конструкция  Общая конструкция

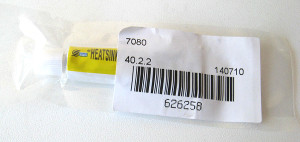

    Хитромудрый китайский термопроводящий клей. Решил попробовать такое чудо 21 века улыбка для приклейки звёздочек светодиодов к радиаторам.

    Термопроводящий клей  Термопроводящий клей

    Вся конструкция в плафоне.

    Общий вид

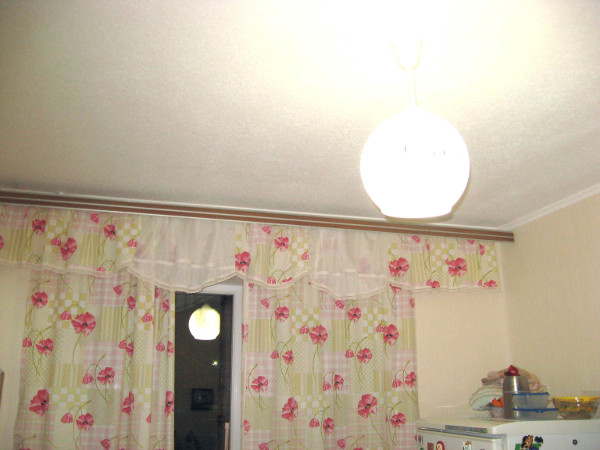

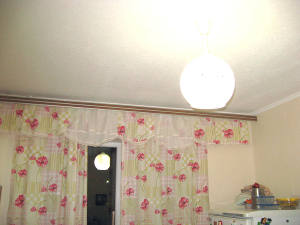

    Так она всё освещает. Вполне ярко. Свет: чистый, яркий, приятный.

    Освещение 1

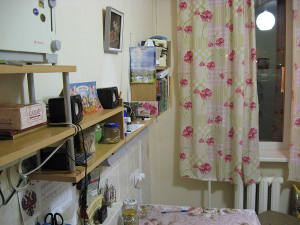

    Достаточно такого общего освещения для любых дел, а где необходим больший свет, то там есть локальные светильники.

    Освещение 2


    . Mr.ALB

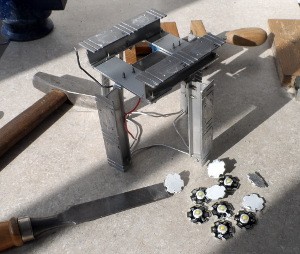

    Принял решение переделать светильник. Снял звёздочки со светодиодами, которые крепились к радиаторам на термоклей. Зачистил все соприкасающиеся поверхности, а затем смонтировал звёздочки на радиаторы через термопасту. Крепление звёздочек к радиаторам с помощью саморезов 2,5 * 10 мм.Демонтаж светодиодов

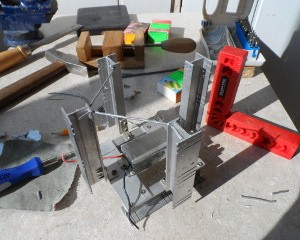

    Изменил немного первоначальную конструкцию, чтобы легко было надевать плафон.

    Изменение конструкции

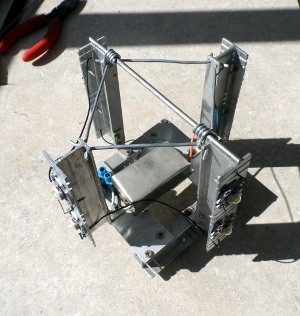

    Обновлённая конструкция более компактная и жёсткая. Легко вставляется в имеющийся плафон.Монтаж светодиодов на термопасту

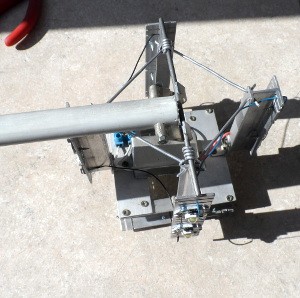

    Изменил и крепление трубки. Изготовил легкосъёмное крепление трубки с конструкцией из радиаторов, что позволяет без напряга собрать или разобрать светильник. Стало более ремонтопригодным.

    Светодиоды поставил старые, которые были, заменив лишь те, что вышли из строя. Сколько эти старые светодиоды проработают – неизвестно. Пусть работают, и чем дольше, тем лучше улыбка.

    Изменение конструкции подвеса


    . Mr.ALB

     Примечание:

    • произошла деградация кристалла одного светодиода. Светильник до отказа проработал 1484 дня. Заменил отказавший светодиод на другой. Люстра в работе.

      Практика использования различных конструкций светодиодных светильников показывает, что причиной деградации светодиодов в основном является не достаточный тепловой контакт звёздочки светодиода с радиатором при использовании термопроводящего клея.

      Конструкции, где не использовался клей – так и продолжают работать с 2014 г. без каких-либо нареканий. В конструкциях же с клеем за несколько лет эксплуатации уже заменено несколько светодиодов. Однако стоит заметить, что эти конструкции у меня применяются в жарких и влажных местах: в вытяжке на кухне, в ванной комнате. Нужно учитывать, что условия эксплуатации являются дополнительным фактором отказа светодиодов.2018-10-15
    • произошла деградация кристалла ещё у одного светодиода. Светильник до отказа проработал 405 дней с момента последнего ремонта и 1889 дней с начала эксплуатации.

      Удалил звёздочку с термоклеем. Установил звёздочку на термопасту. Закрепил саморезами. Люстра в работе.

      По мере выхода из строя светодиодов, установленных на термоклей, буду сразу заменять их на звёздочки с креплением саморезами и термопастой.

      2019-11-24
    • произошла деградация кристалла ещё у одного светодиода. Светильник до отказа проработал 305 дней с момента последнего ремонта.

      Принял решение переделать люстру. Снял все звёздочки, очистил от термоклея, зашлифовал и установил на термопасту с креплением звёздочек саморезами 2,5 * 10 мм. Люстра в работе.

      А вообще переделываю все светильники, в которых был использован термоклей, на термопасту. С 2014 г. вполне продолжительное наблюдение и мне уже всё понятно. На данный момент самыми надёжными соединениями звёздочек с радиаторами является термопаста.

      2020-09-23
