    Электроника. Led-светильники

    LED-светильник. Второй

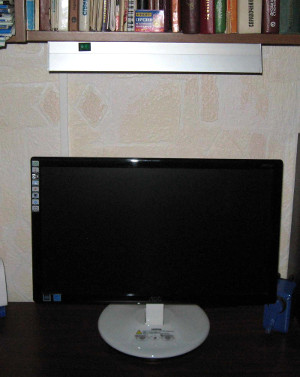

    led-lamp-02
    Локальный свет над кухонным столом

    Второй светильник на светодиодах мощностью по 1 Вт делал для локального освещения рабочего стола. Он установлен под книжной полкой. Освещает всё пространство стола и в то же время не даёт бликов на мониторе. В светильнике применяются те же светодиоды со световой температурой 3500К и 6500К.

    Для такого светильника было использовано 9 светодиодов.

    Конструктивно этот светильник выполнен из двух уголков алюминия 30х30х1,5 мм и 20х10х2 мм.

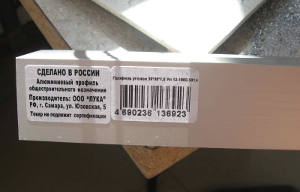

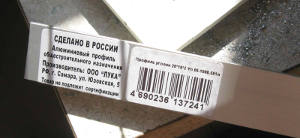

    Алюминивый уголок 1 Алюминивый уголок 2

    Больший уголок используется для крепления светодиодов и одновременно служит защитным козырьком от прямого света в глаза.

    Меньший уголок – как основание для кнопки выключателя и драйвера. Так же этот уголок является дополнительным теплоотводом.

    Уголки между собой скреплены саморезами. Предварительно на соприкасающиеся поверхности нанесена термопаста.

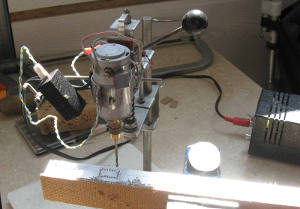

    Высверливаю окно под кнопку выключателя. Сверлильный станок самодельный
    (почему-то все спрашивают про этот сверлильный станокулыбка)

    Высверливание окна под кнопку выключателя

    Саморезы для крепления светодиодов 2,5х10 мм

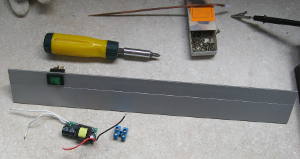

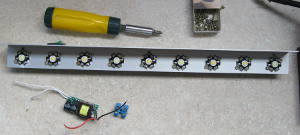

    Крепление светодиодов Монтаж уголков

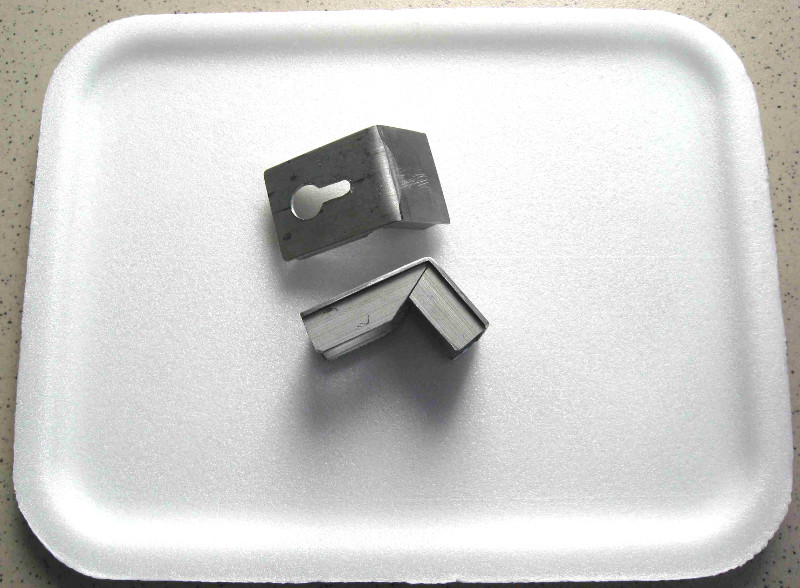

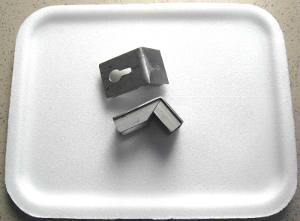

    Кронштейны подвески светильника

    Чтобы обеспечить некоторый наклон светильника, сделаны кронштейны из подходящего материала и затем приклеены жидкими гвоздями к светильнику.

    Наклон задан так, чтобы светильник освещал весь рабочий стол.

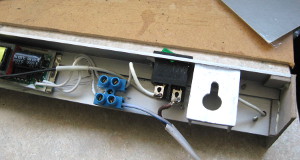

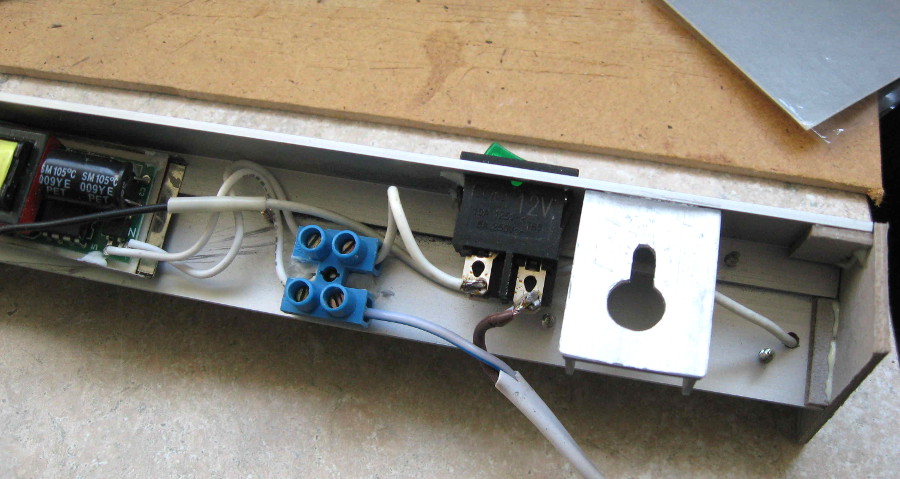

    Подключение драйвера

    С торцов уголков установлены заглушки из цветного картона под алюминий.

    После монтажа электросоединений на драйвер устанавливается металлический экранирующий кожух (вырезается и сгибается из белой жести. Хорошо для этого подходит жесть от баночки из-под сгущённого молока).

    Всего 9 светодиодов мощностью по 1 Вт. 5-ть со световой температурой 3500К и 4-е со световой температурой 6500К.

    9-ть светодиодов

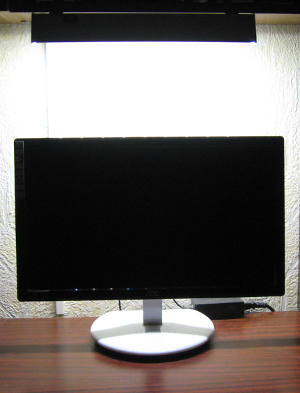

    Работа светильника
    Работа светильника

    Светильник включен, освещает стол и не освещает монитор. Были мысли сделать кронштейны не с фиксированным углом наклона, а подвижные, чтобы можно было изменять угол наклона, но пока эту конструкцию не продумал, то оставил как есть. Возможно, когда полностью переведу освещение в квартире на светодиодное, то займусь и этой темой улыбка.
