    LED-светильник. Первый

    led-lamp-01

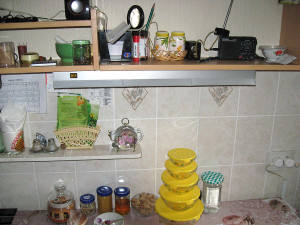

    Локальный свет над кухонным столом

    Первый свой светильник на светодиодах делал для локального освещения кухонного стола. Было это в августе 2014 года. Светильник установлен под небольшой полочкой. В нём применяются светодиоды мощностью по 1 Вт со световой температурой 3500К и 6500К.

    Для такого светильника было использовано 12 светодиодов.

    Конструктивно весь светильник выполнен на уголке алюминия 30х30х1,5 мм. Так как светодиоды светят очень ярко, то пришлось изготовить козырёк, который их прикрывает, чтобы не слепило глаза. Козырёк выполнен из цветного картона под алюминий.

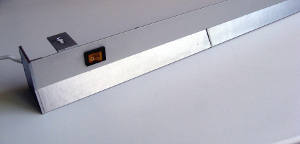

    Вид на козырёк

    Светодиоды монтируются на уголок саморезами 2,5х10 мм, предварительно их припаивают на контактную звёздочку.

    Между светодиодом и звёздочкой и между звёздочкой и уголком наносится термопроводящая паста.

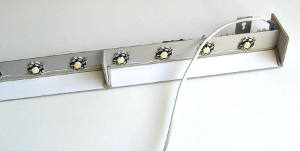

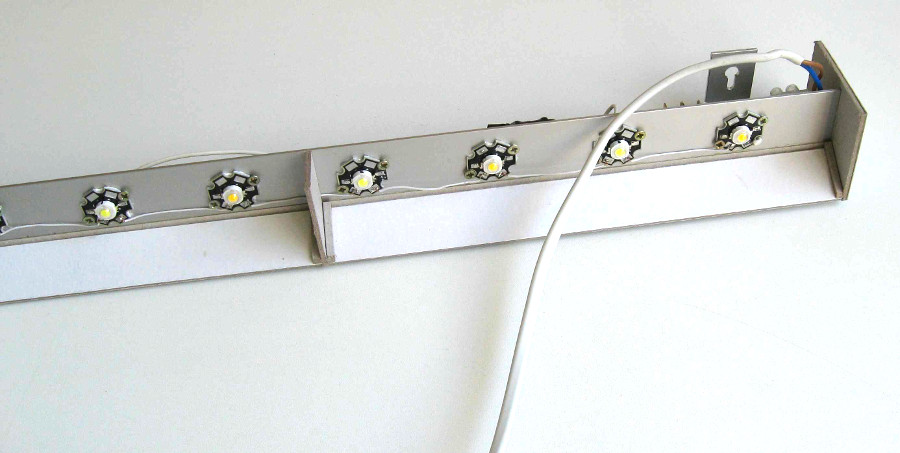

    Установка светодиодов

    На фото ниже хорошо видно как укреплены светодиоды. К драйверу они подключены последовательно.

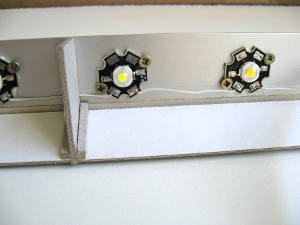

    Крепление светодиодов

    Вначале предполагалось, что сами светодиоды будут прикрыты стеклом плафона и поэтому под его крепление были предусмотрены стойки (электротехнический картон)

    На каждый светодиод приходится 50 мм уголка для хорошего теплоотведения. Вообще, желательно на каждый светодиод отводить 30 см2 радиатора. Можно сделать более компактно чем на этом уголке.

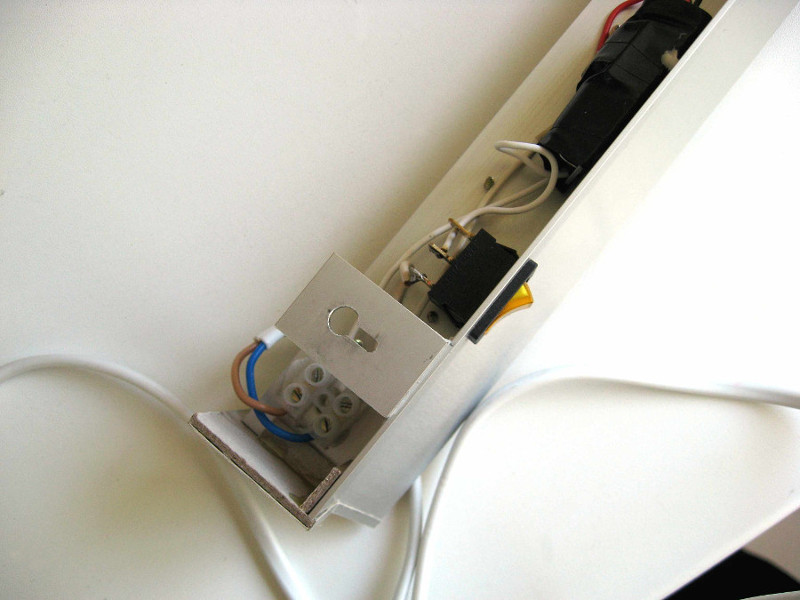

    Ниже вид, где показан драйвер, он изолирован и приклеен во внутреннем пространстве уголка. Через контактную колодку подводится напряжение от сети ~220 В через выключатель на драйвер. Драйвер обеспечивает энергопитание светодиодов.

    Драйвер

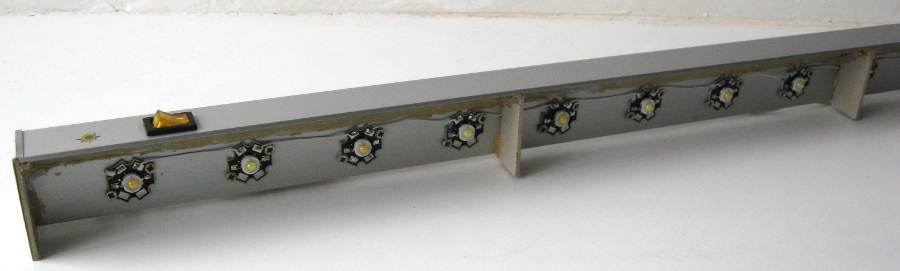

    Далее на фото видно, что светодиоды с разной цветовой температурой смонтированы поочерёдно. Этим достигается цвет приятный по ощущениям. По сравнению с лампами накаливания, у такого светильника свет яркий, тёплый и прозрачный.

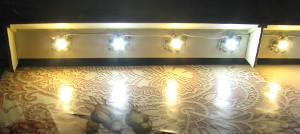

    Чередование светодиодов

    Чередование светодиодов


    В октябре 2015 года провёл небольшую реконструкцию – заменил картонный козырёк на алюминиевый. Для лучшего внешнего вида. Картонный пообтёрся и немного покоробился. Ниже парочка фото, на которых видна изменённая часть. Сам светильник за год с небольшим зарекомендовал себя с наилучшей стороны. Все им довольны и уже как-то привыкли к нему. Без такого светильника уже мрачновато.

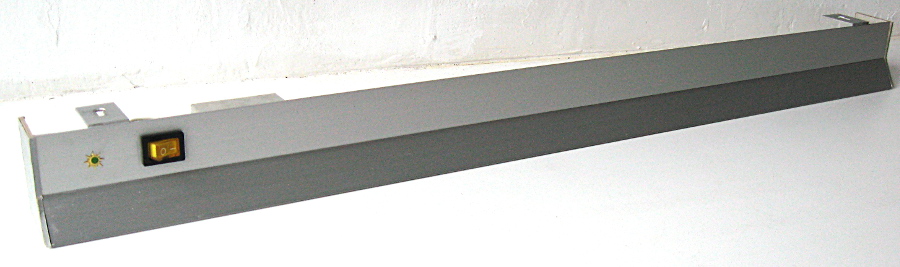

    Новый козырёк

    Новый козырёк
